Шкаф управления ПВК 380/220 В с частотным преобразователем

Шкаф управления ПВК 380/220 В NORD STEAM предназначен для управления нагревом пароводяного котла и мотор-редуктором мешалки. Это расширенная автоматика для ПВК, которая объединяет управление ТЭНами, температурными режимами, ручной регулировкой мощности и частотным управлением приводом мешалки.

В отличие от базовой автоматики ПВК 220 В, эта версия рассчитана на более сложные задачи: работу с нагревом по фазам, управление мотор-редуктором через частотный преобразователь, плавную регулировку скорости оборотов и реверсивный режим мешалки.

Управление нагревом и ТЭНами ПВК

Шкаф управления позволяет задавать температуру по рецепту, время выхода на заданный режим и время удержания температуры. Нагрев выполняется через ТЭНы, а мощность может регулироваться в ручном и автоматическом режиме.

• управление нагревом ПВК через ТЭНы;
• работа с питанием 380/220 В;
• выставление температуры по рецепту;
• настройка времени выхода на заданную температуру;
• настройка времени удержания температуры;
• автоматический режим управления нагревом;
• ручная регулировка мощности.

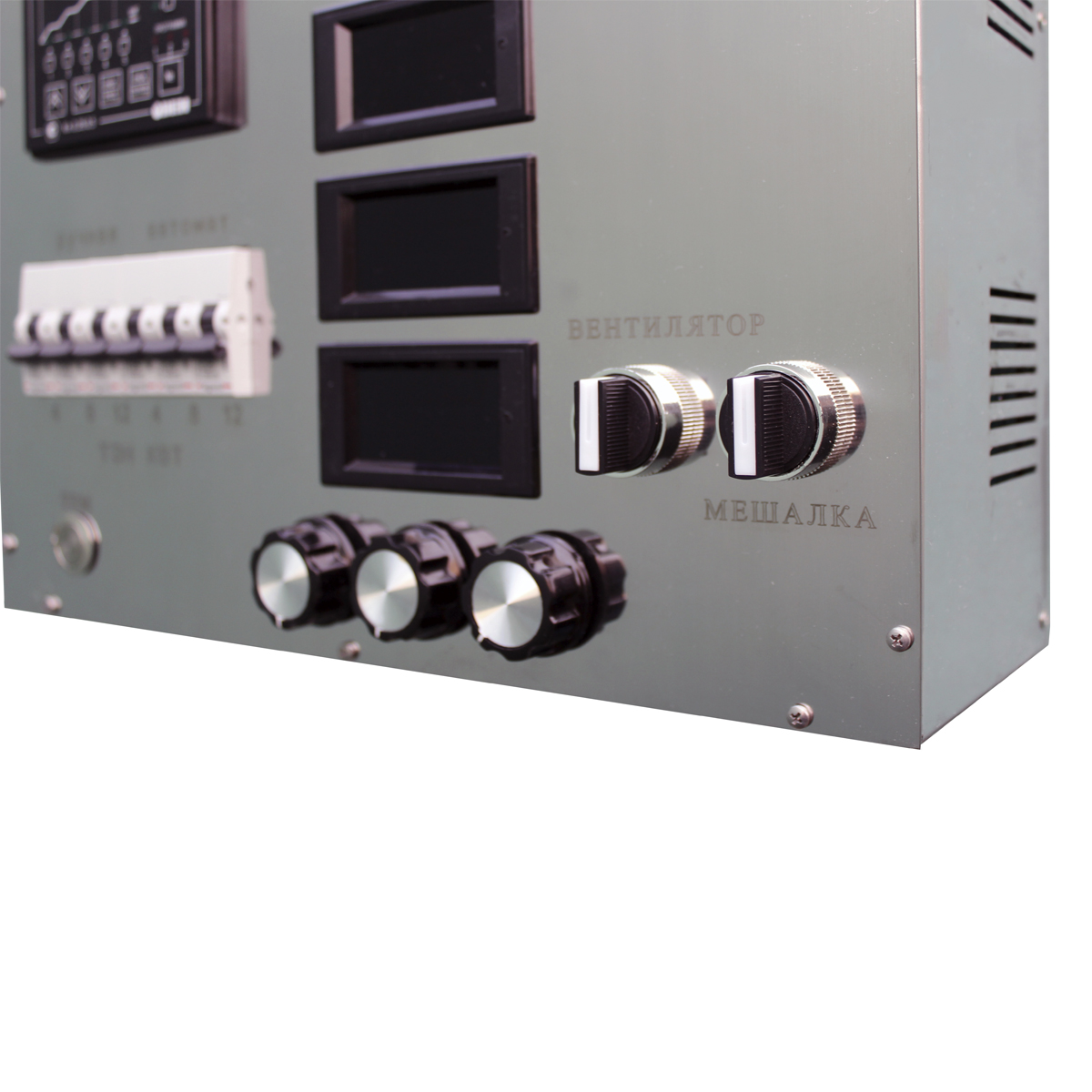

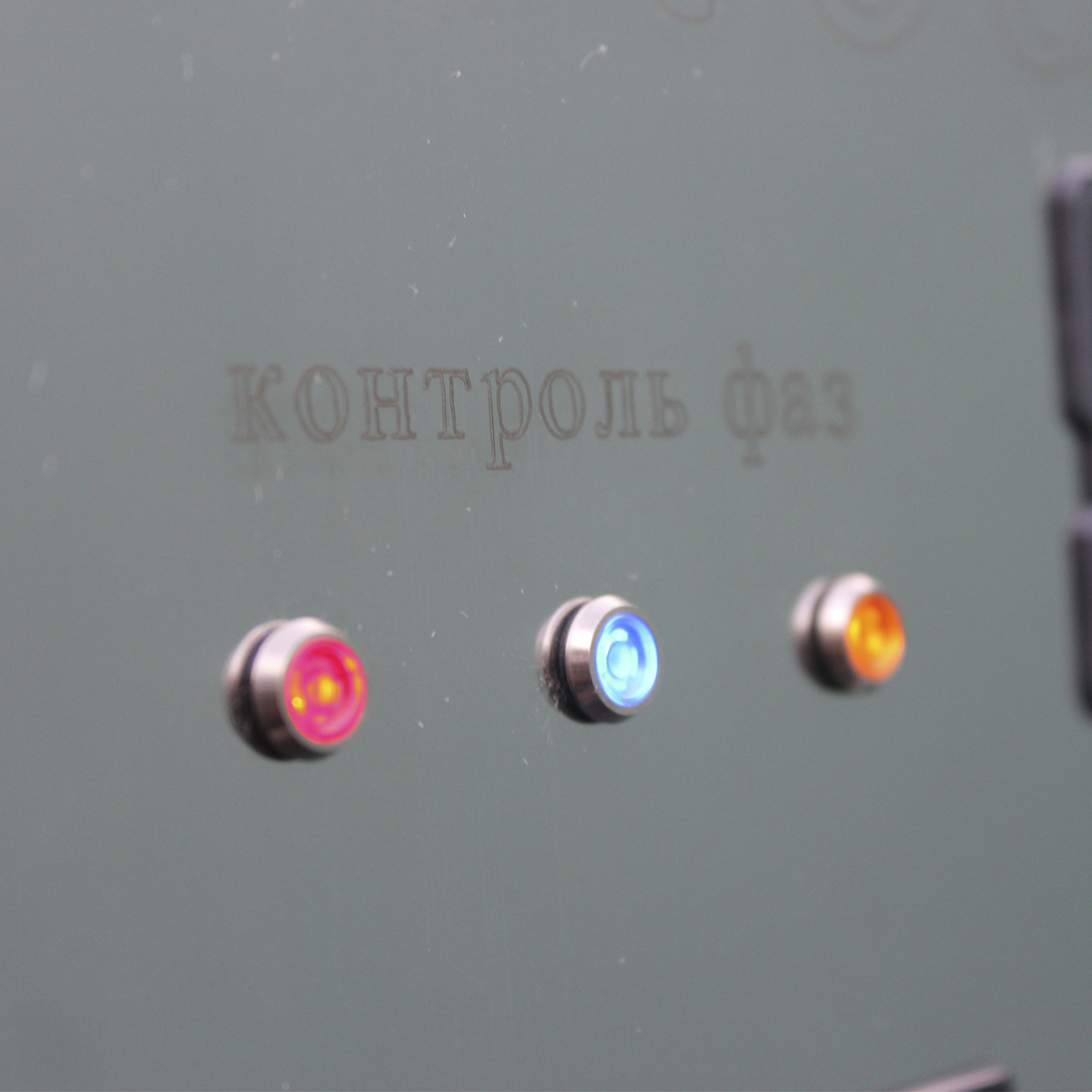

Ручное управление мощностью по фазам

В шкафу предусмотрено ручное управление мощностью с помощью трёх регуляторов — по каждой фазе. Это позволяет оператору точнее настраивать интенсивность нагрева и управлять работой ТЭНов в ручном режиме, когда требуется оперативная корректировка процесса.

• 3 регулятора плавной регулировки мощности ТЭН;
• ручное управление по каждой фазе;
• возможность корректировать мощность в процессе работы;
• удобный режим для разгона, выдержки и снижения интенсивности нагрева.

Температурные паузы и программы технолога

Автоматика поддерживает работу по программам технолога. В каждой программе можно задать до пяти температурных пауз: уставку температуры, время роста и время выдержки. Такой режим подходит для процессов, где важна повторяемость нагрева и стабильное соблюдение технологических этапов.

• 3 программы технолога;
• до 5 температурных пауз в каждой программе;
• уставка температуры для каждого этапа;
• время роста до заданной температуры;
• время выдержки на паузе;
• повторяемость технологического процесса.

Управление мотор-редуктором и мешалкой через частотный преобразователь

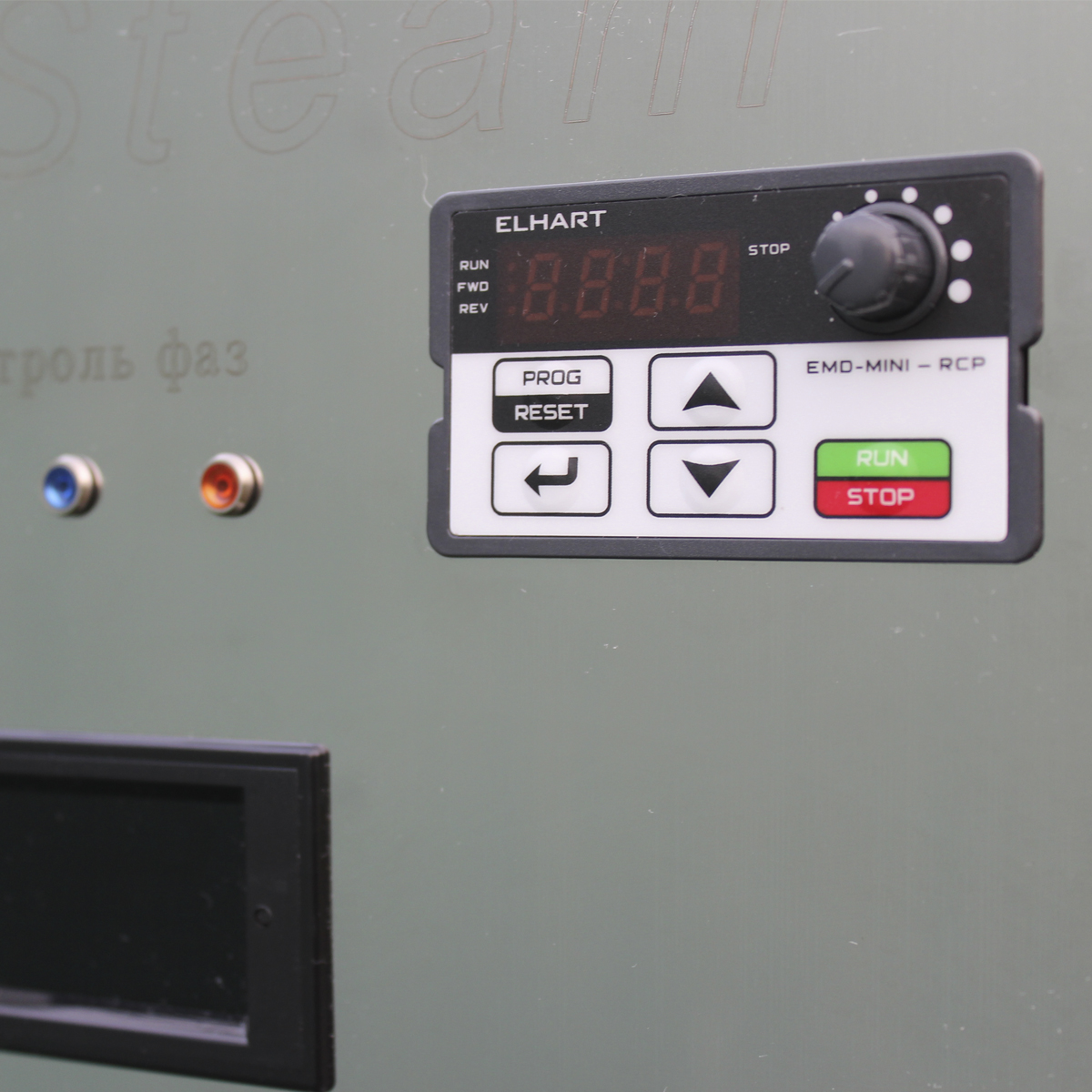

Мотор-редуктор мешалки управляется через частотный преобразователь ELHART серии EMD-MINI. Частотное управление позволяет выставлять график работы мешалки, использовать реверсивный режим и плавно регулировать скорость оборотов.

• управление мотор-редуктором ПВК;
• частотный преобразователь для мешалки;
• плавная регулировка скорости оборотов;
• реверс мешалки;
• настройка графика работы мешалки;
• выносной пульт управления;
• снижение резких нагрузок на привод.

Отображение параметров работы

В шкафу предусмотрены три индикатора для отображения текущих параметров. Оператор может контролировать электрические показатели в процессе работы и видеть основные данные по нагрузке.

• ток;
• мощность;
• напряжение;
• расход электроэнергии в кВт·ч;
• текущие значения измеряемых параметров.

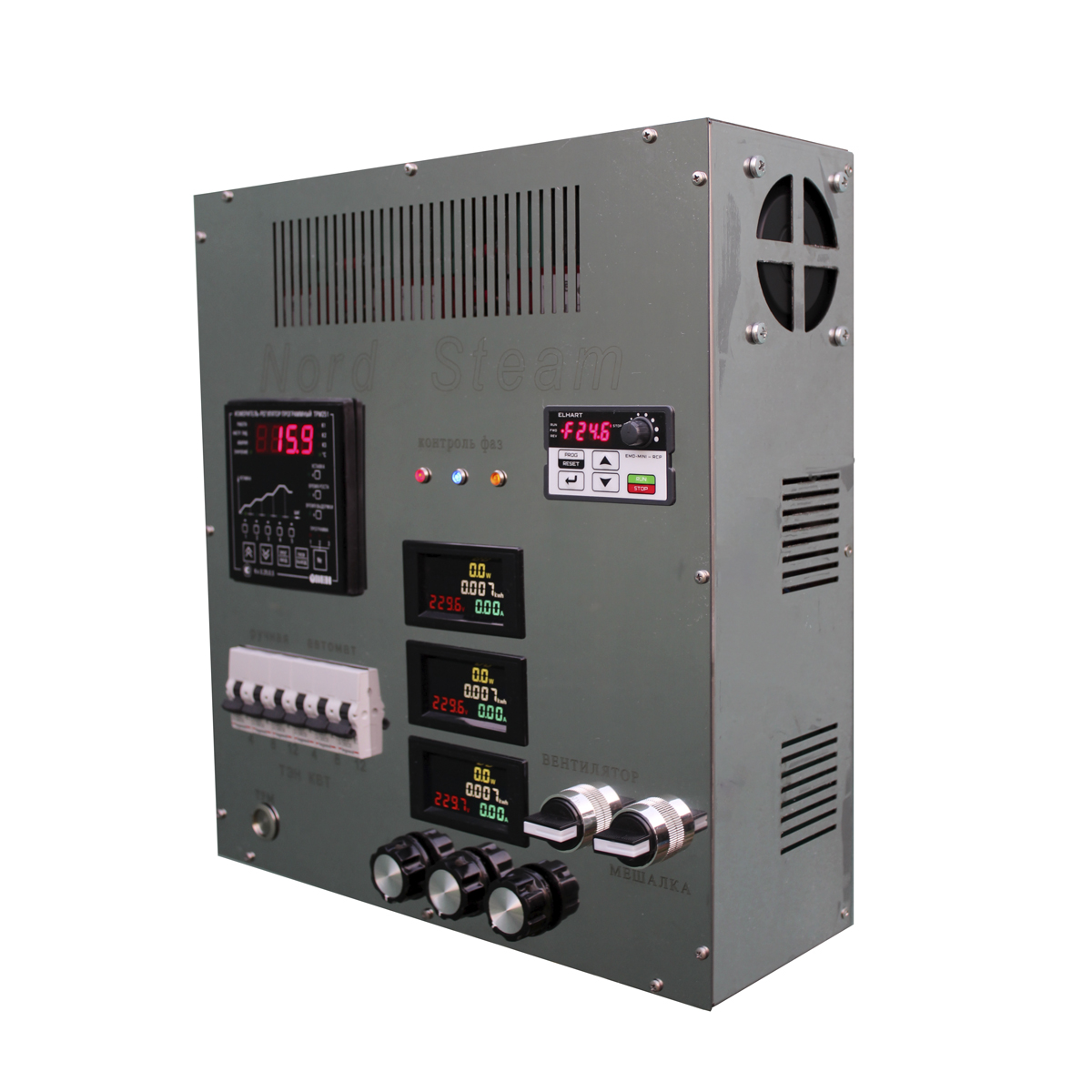

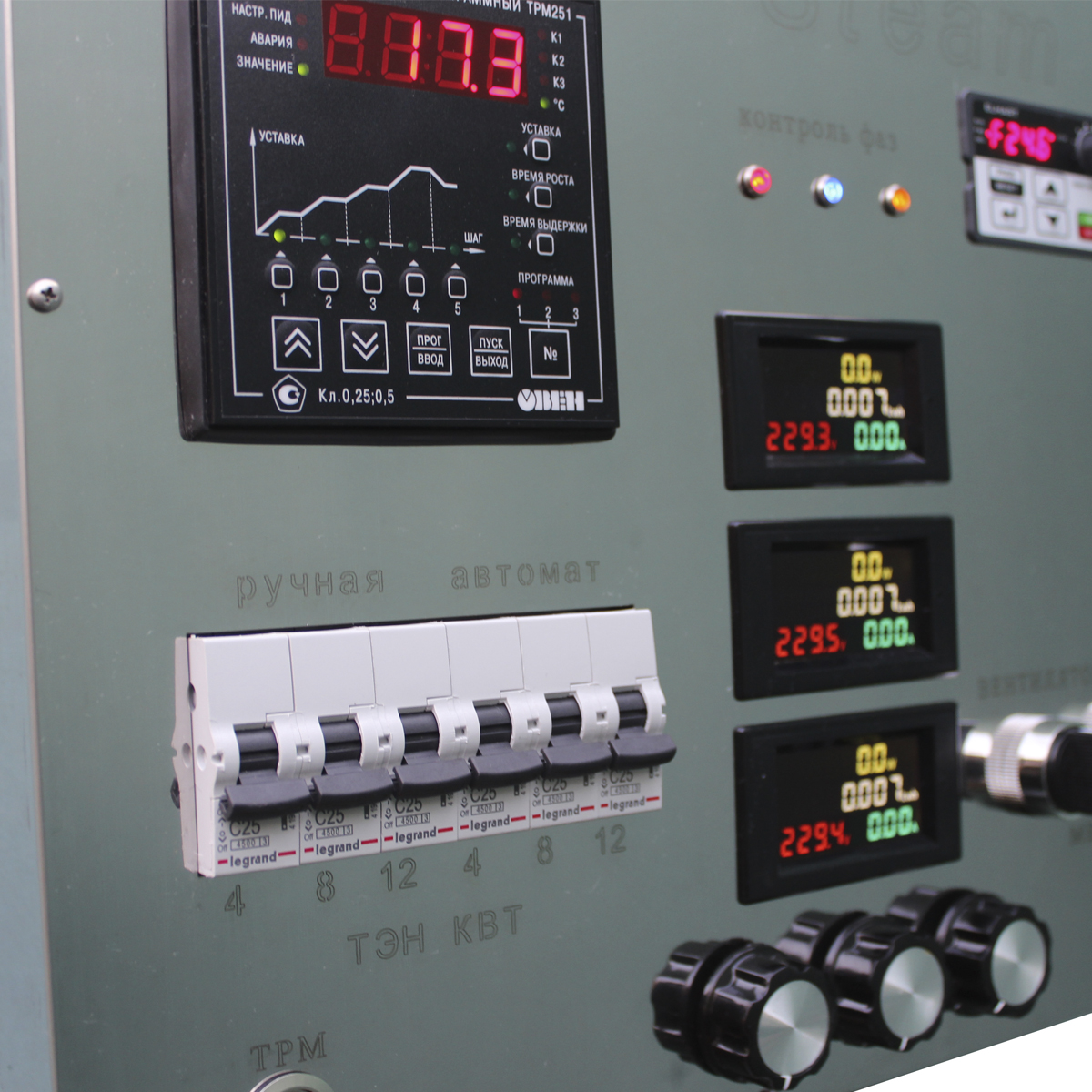

Комплектация шкафа управления

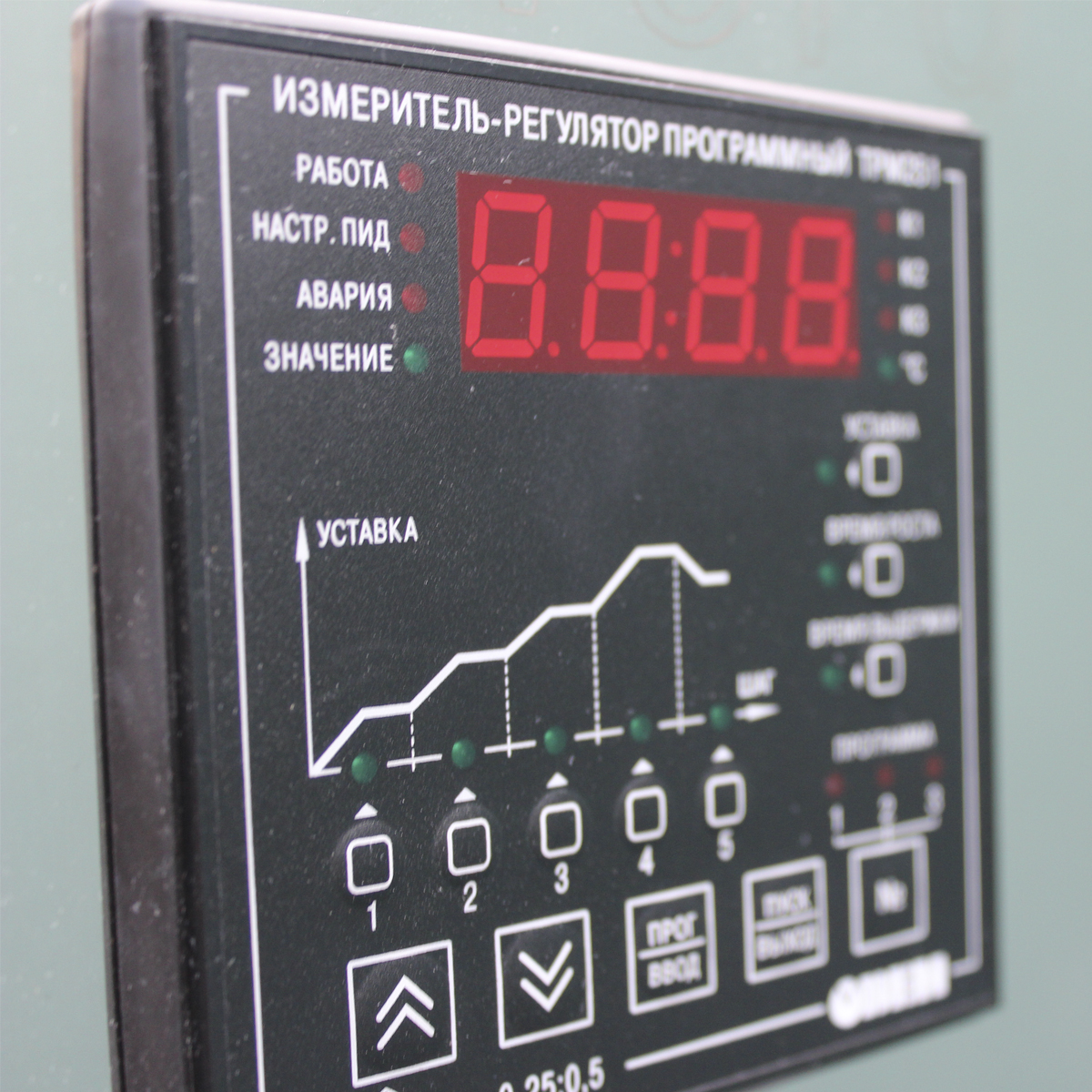

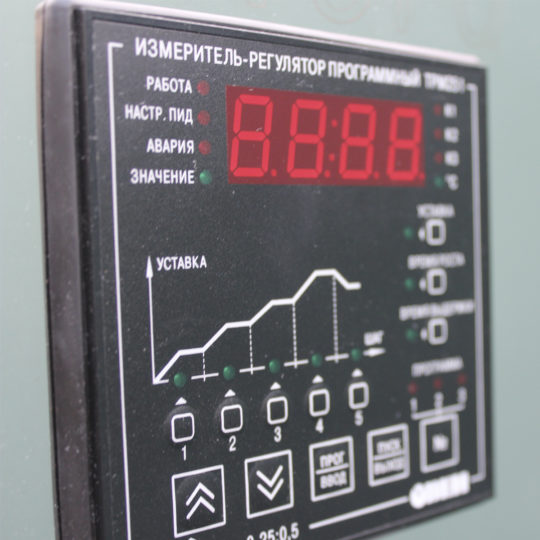

• программный регулятор ТРМ251 фирмы OWEN;
• частотный преобразователь ELHART серии EMD-MINI;
• выносной пульт;
• три индикатора тока, мощности, напряжения и расхода электроэнергии;
• шесть автоматических выключателей;
• три регулятора плавной регулировки мощности ТЭН;
• заземление корпуса пароводяного котла;
• ТЭН для нагрева;
• вентилятор охлаждения;
• датчик температуры фирмы OWEN;
• корпус из нержавеющей стали.

Технические характеристики

• напряжение питания: 380/220 В;
• частота: 50 Гц;
• потребляемая мощность прибора: не более 6 ВА;
• базовое исполнение по нагреву: от 9 кВт;
• мощность может быть увеличена под задачу;
• корпус: нержавеющая сталь;
• степень защиты со стороны лицевой панели: IP55;
• масса прибора: 13 кг;
• габариты: 380 × 350 × 120 мм;
• температура окружающего воздуха: от 0 °C до +50 °C;
• относительная влажность воздуха: не более 80% при 35 °C без конденсации влаги;
• атмосферное давление: от 84 до 106,7 кПа.

Для каких задач подходит

Шкаф управления ПВК с частотным преобразователем подходит для процессов, где требуется не только управление нагревом, но и контроль работы мешалки. Это актуально для пароводяных котлов, варочных ёмкостей, перегонных кубов и другого ёмкостного оборудования с электрическим нагревом и мотор-редуктором.

• управление пароводяным котлом;
• ПВК с автоматикой и мешалкой;
• нагрев и перемешивание сырья;
• затирание и выдержка по температуре;
• работа с вязким или неоднородным сырьём;
• регулировка скорости мешалки;
• реверсивное перемешивание;
• работа по технологическим программам.

Отличие от других блоков управления

От базовой автоматики ПВК 220 В этот шкаф отличается питанием 380/220 В, ручным управлением мощности по фазам и наличием частотного преобразователя для мотор-редуктора мешалки.

От автоматики для пивоварни 220 В эта версия отличается более мощной силовой частью и управлением приводом мешалки. От отдельного блока управления двигателями и насосами — тем, что здесь управление приводом объединено с автоматикой нагрева ПВК.

Что нужно указать для подбора

• объём и модель ПВК;
• мощность ТЭНов;
• схему питания: 380/220 В;
• параметры мотор-редуктора мешалки;
• нужен ли реверсивный режим;
• требуемый диапазон регулировки оборотов;
• нужные температурные программы и паузы;
• условия эксплуатации;
• требования к подключению и комплектации.

Шкаф управления ПВК 380/220 В с частотным преобразователем — решение для пароводяных котлов, где требуется совместить управление нагревом, температурными режимами и мотор-редуктором мешалки в одном блоке автоматики.
