ПВК 100 литров с мешалкой — пароводяной котёл


Цена: 195 600 ₽от 175 500 ₽
Доставка: до 30 дней
Количество:
- +


ПВК 100 литров с мешалкой — пароводяной котёл из нержавеющей стали AISI 304 для нагрева, перемешивания и обработки жидких, зерновых и вязких продуктов. Модель позиционируется в категории ПВК 100 литров, при этом фактический рабочий объём оборудования по технической документации составляет 120 литров.

Пароводяной котёл оснащён рубашкой нагрева, двумя мотор-редукторами, съёмной мешалкой, фальшдном, моющей головкой, смотровым окном, загрузочным люком и комплектом запорной и предохранительной арматуры. Оборудование подходит для затирания, приготовления зерновой браги, сусла, дистилляции и других технологических процессов.

Подробное описание, комплектация и характеристики ПВК 100 литров

Назначение пароводяного котла

ПВК 100 литров с мешалкой предназначен для процессов, где требуется равномерный нагрев продукта через пароводяную рубашку и постоянное перемешивание. Оборудование может использоваться для работы с зерновыми и фруктовыми брагами, густыми заторами, суслом, сиропами и другими пищевыми средами.

  • ПВК для зерновой браги;
  • ПВК для затирания солода;
  • пароводяной котёл для дистилляции;
  • варочный котёл с пароводяной рубашкой;
  • котёл для нагрева и перемешивания пищевых продуктов;
  • оборудование для работы с густыми и неоднородными средами.

Рабочий объём и материал

  • модель — ПВК 100 литров;
  • фактический рабочий объём — 120 литров;
  • объём пароводяной рубашки — 9 литров;
  • материал изготовления — нержавеющая сталь AISI 304;
  • диаметр корпуса по чертежу — 546 мм;
  • внутренний диаметр рабочей части — 500 мм.

Толщина металла

  • крышка — 3 мм;
  • обечайка — 1,5 мм;
  • нижний конус обечайки — 1,5 мм;
  • рубашка — 1,5 мм;
  • дно рубашки — 2 мм;
  • сектора рубашки — 2 мм.

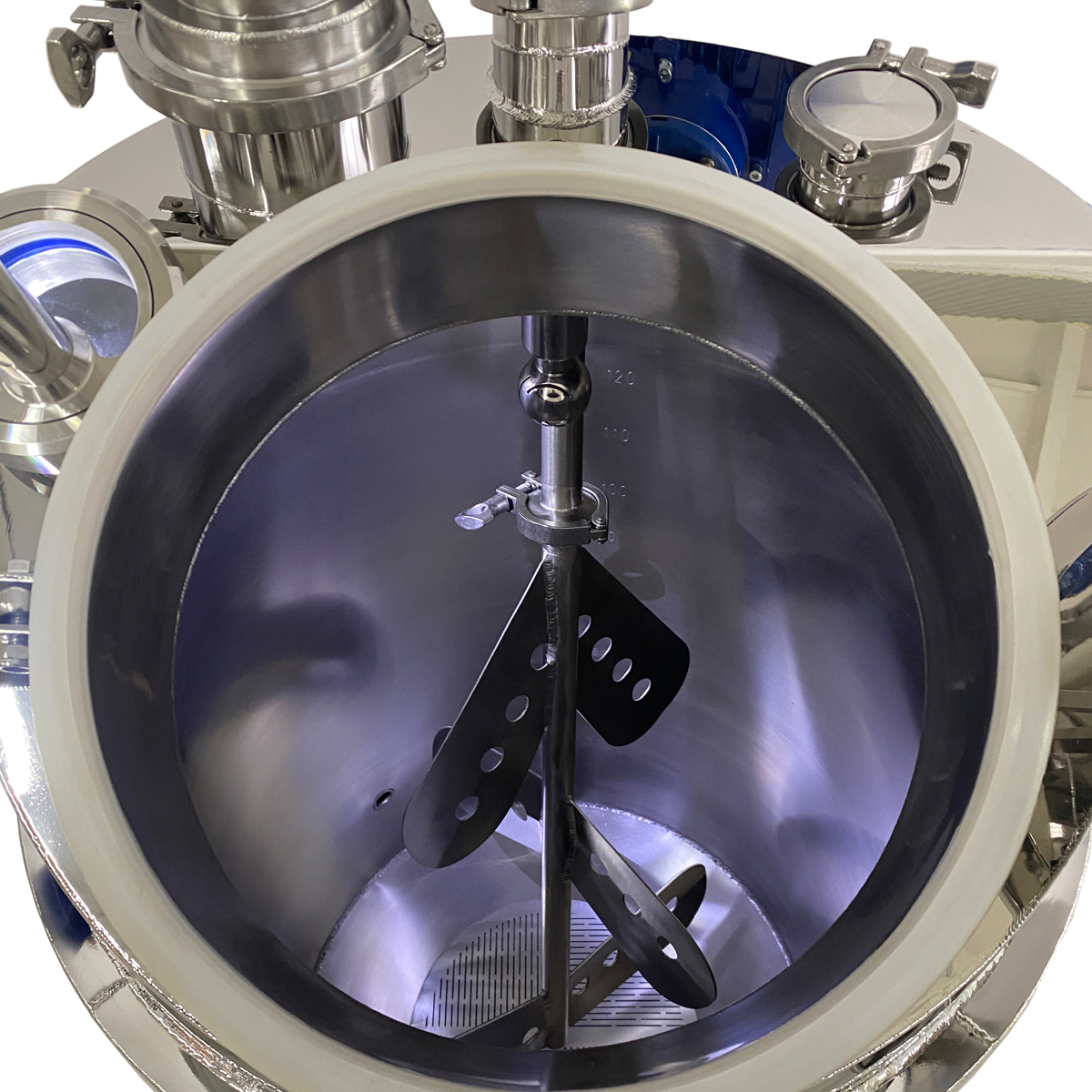

Мешалка и привод

Котёл оснащён системой механического перемешивания. По технической спецификации предусмотрены два мотор-редуктора NMRV030 мощностью 0,25 кВт каждый, со скоростью вращения 59 об/мин. Также предусмотрена съёмная мешалка.

Перемешивание способствует выравниванию температуры продукта, уменьшает оседание твёрдых частиц и снижает риск локального перегрева при работе с зерновым и вязким сырьём.

Комплектация ПВК

  • выход кламп 2″;
  • выход кламп 4″;
  • смотровое окно 3″;
  • резьба наружная 1/2″ для моющей головки;
  • загрузочный люк диаметром 300 мм;
  • биметаллический термометр рубашечного пространства;
  • кран 1/2″ контроля уровня рубашки;
  • ниппель для установки термодатчика продукта;
  • группа безопасности со сливным краном 1/2″;
  • кран 1/2″ заполнения пароводяной рубашки;
  • вход в продукт кламп 2″;
  • два мотор-редуктора NMRV030 по 0,25 кВт;
  • моющая головка;
  • съёмная мешалка;
  • съёмное фальшдно диаметром 490 мм;
  • короб под один ТЭН со сливным краном 1/2″;
  • сливная магистраль 2″ с пробным краном 1/2″.

Нагрев и контроль рубашки

Для установки нагревательного элемента предусмотрен отдельный короб под один ТЭН. Пароводяная рубашка оборудована краном заполнения, краном контроля уровня, биметаллическим термометром и группой безопасности.

Группа безопасности предназначена для контроля и сброса избыточного давления в рубашечном пространстве. Мощность ТЭНа и система управления согласовываются отдельно с учётом продукта, требуемой скорости нагрева и доступного электропитания.

Загрузка, контроль и выгрузка продукта

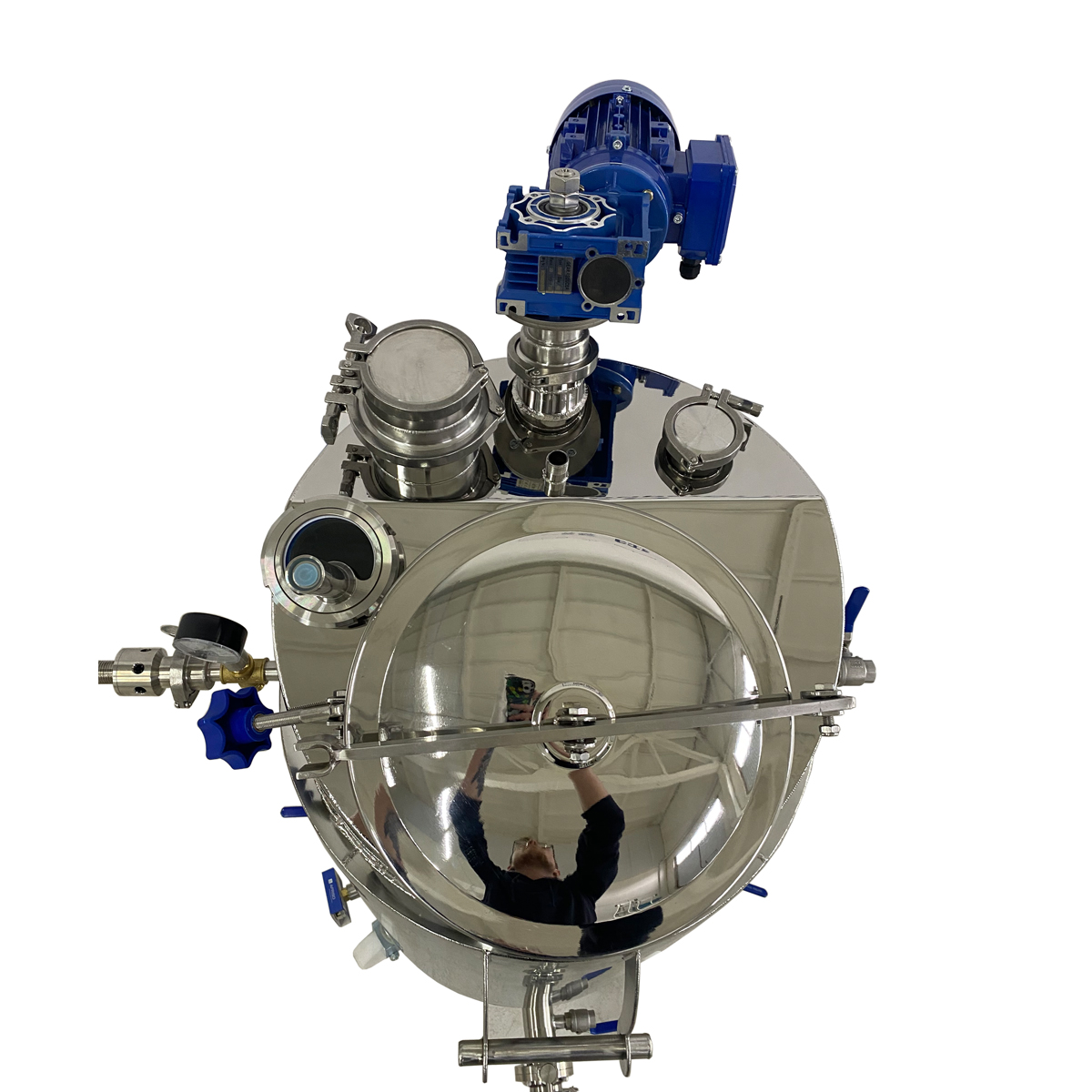

Верхний люк диаметром 300 мм обеспечивает загрузку сырья и доступ для обслуживания внутренней части котла. Смотровое окно 3″ позволяет контролировать состояние продукта, а отдельный ниппель предусмотрен для установки температурного датчика.

Для выгрузки продукта используется сливная магистраль 2″. Дополнительный пробный кран 1/2″ позволяет выполнять отбор или контроль продукта в процессе работы.

Мойка и обслуживание

В комплектацию входит моющая головка, предназначенная для внутренней очистки ёмкости. Съёмная мешалка и фальшдно упрощают санитарную обработку и обслуживание оборудования после завершения процесса.

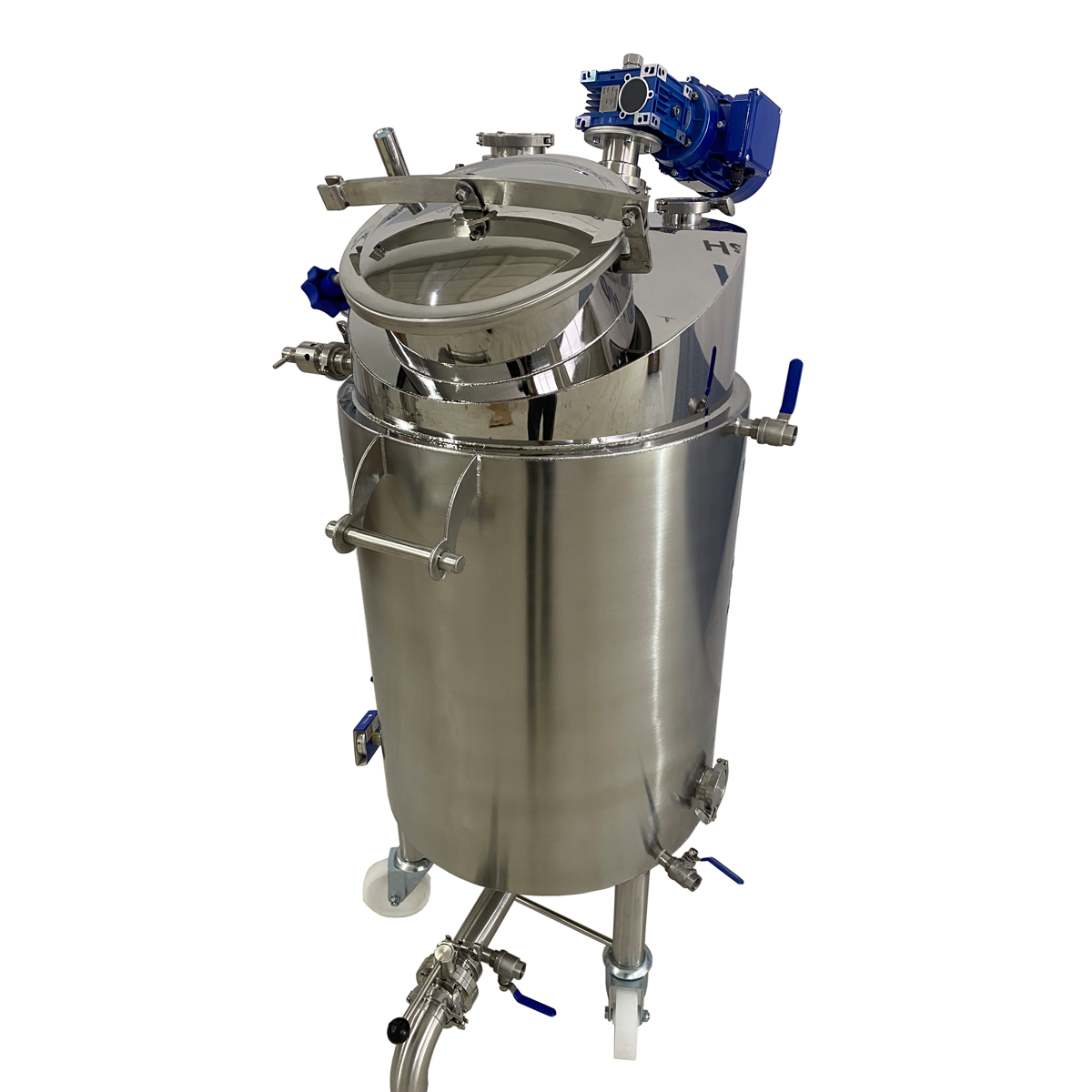

Габаритные размеры

  • общая высота — 1500 мм;
  • ширина по фронтальному виду — 780 мм;
  • габаритная глубина по чертежу — 1100 мм;
  • диаметр корпуса — 546 мм;
  • внутренний диаметр — 500 мм;
  • исполнение — на мобильных колёсных опорах.

Размеры указаны по представленному техническому чертежу. При изменении привода, нагрева или расположения дополнительного оборудования габариты могут корректироваться.

Преимущества модели

  • рабочий объём 120 литров при позиционировании в сегменте ПВК 100 л;
  • нержавеющая сталь AISI 304;
  • равномерный нагрев через пароводяную рубашку;
  • два мотор-редуктора для системы перемешивания;
  • съёмная мешалка и фальшдно;
  • смотровое окно и загрузочный люк;
  • моющая головка;
  • контроль температуры продукта и рубашки;
  • группа безопасности;
  • мобильное исполнение на колёсах.

Заказ ПВК 100 литров с мешалкой

Перед изготовлением необходимо согласовать продукт, режим работы, мощность ТЭНа, параметры электропитания и требования к системе управления. Дополнительная автоматика, датчики и подключаемое оборудование рассчитываются отдельно.

Купить ПВК 100 литров с мешалкой можно для затирания, приготовления зерновой браги, дистилляции и других процессов, требующих контролируемого нагрева и механического перемешивания. Возможна доставка оборудования по России и странам СНГ.
