НБК 6,5 дюйма — комплект оборудования для непрерывной переработки браги

НБК 6,5 дюйма для непрерывной переработки браги

НБК 6,5 дюйма — производственный комплект оборудования для потоковой переработки браги с получением спирта-сырца. Увеличенный диаметр колонны позволяет использовать установку в составе технологических участков, рассчитанных на продолжительную работу и переработку значительных объёмов сырья.

В отличие от периодической перегонки в кубе, брага подаётся в колонну постоянно. Одновременно из установки отводятся спиртосодержащие пары и отработанная барда. Это позволяет сократить количество остановок, связанных с загрузкой, выгрузкой и повторным нагревом отдельных партий сырья.

Точная производительность НБК определяется не только диаметром колонны. На неё влияют состав браги, скорость подачи сырья, конструкция массообменной части, параметры источника пара, эффективность предварительного нагрева и возможности системы охлаждения.

Принцип работы НБК 6,5 дюйма

Подготовленная брага равномерно подаётся в рабочую часть колонны. Снизу поступает пар, который движется навстречу потоку жидкости. Внутри НБК пар контактирует с брагой на массообменных элементах и извлекает содержащиеся в сырье летучие компоненты.

Спиртосодержащие пары направляются в конденсационный узел, где охлаждаются и переходят в жидкое состояние. Полученный спирт-сырец отводится через блок отбора, а отработанная барда удаляется из нижней части оборудования.

Общая технологическая схема включает:

1. подачу браги из накопительной ёмкости;
2. регулирование расхода сырья;
3. предварительный нагрев браги — если он предусмотрен проектом;
4. поступление сырья в колонну;
5. взаимодействие браги с восходящим потоком пара;
6. отвод спиртосодержащих паров;
7. конденсацию и получение спирта-сырца;
8. удаление отработанной барды.

НБК предназначена для первичной переработки браги. Получаемый спирт-сырец может направляться на последующую дистилляцию, укрепление или дальнейшую обработку в соответствии с принятой технологией производства.

Базовая комплектация НБК 6,5 дюйма

Базовая комплектация представляет собой комплект основных узлов, необходимых для построения участка непрерывной переработки браги. В неё входят:

• непрерывная бражная колонна диаметром 6,5 дюйма;

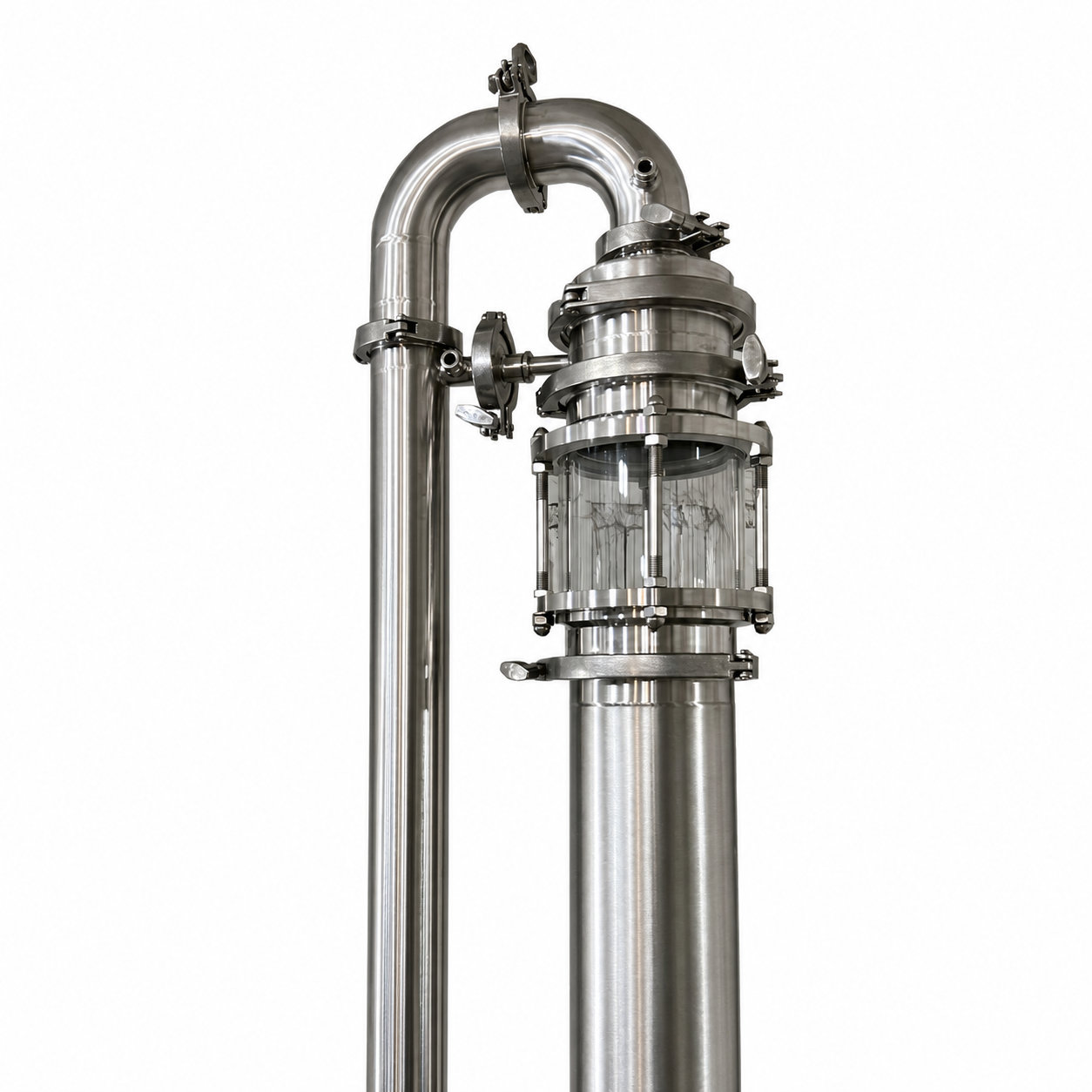

• конденсационный узел;
• блок отбора спирта-сырца;
• элементы подключения системы охлаждения;
• соединительные элементы и расходные материалы;
• инструкция по монтажу и эксплуатации.

Автоматика в базовую комплектацию не входит. Парогенератор, насос подачи браги, теплообменник, система отвода барды, датчики и дополнительные трубопроводы подбираются с учётом существующего оборудования заказчика и согласованной технологической схемы.

Фактический состав поставки фиксируется в спецификации. Это позволяет использовать НБК как для модернизации действующего участка, так и для создания новой производственной линии.

Расширенная комплектация

Под заказ возможно изготовление расширенного варианта НБК 6,5 дюйма. Его состав определяется после получения технического задания и может включать:

• парогенератор необходимой мощности;
• систему непрерывного долива воды;
• перистальтический или другой насос подачи браги;
• теплообменник предварительного нагрева сырья;
• узел распределения пара;
• систему отвода и охлаждения барды;
• дополнительные холодильники и теплообменники;
• ёмкости для браги и готового спирта-сырца;
• датчики температуры, уровня и других параметров;
• электромагнитные клапаны и исполнительные механизмы;
• блок автоматического управления;
• трубопроводную обвязку и соединительную арматуру.

Расширенная комплектация позволяет создать единый производственный участок: от подачи браги и генерации пара до конденсации спиртосодержащих паров и отвода барды.

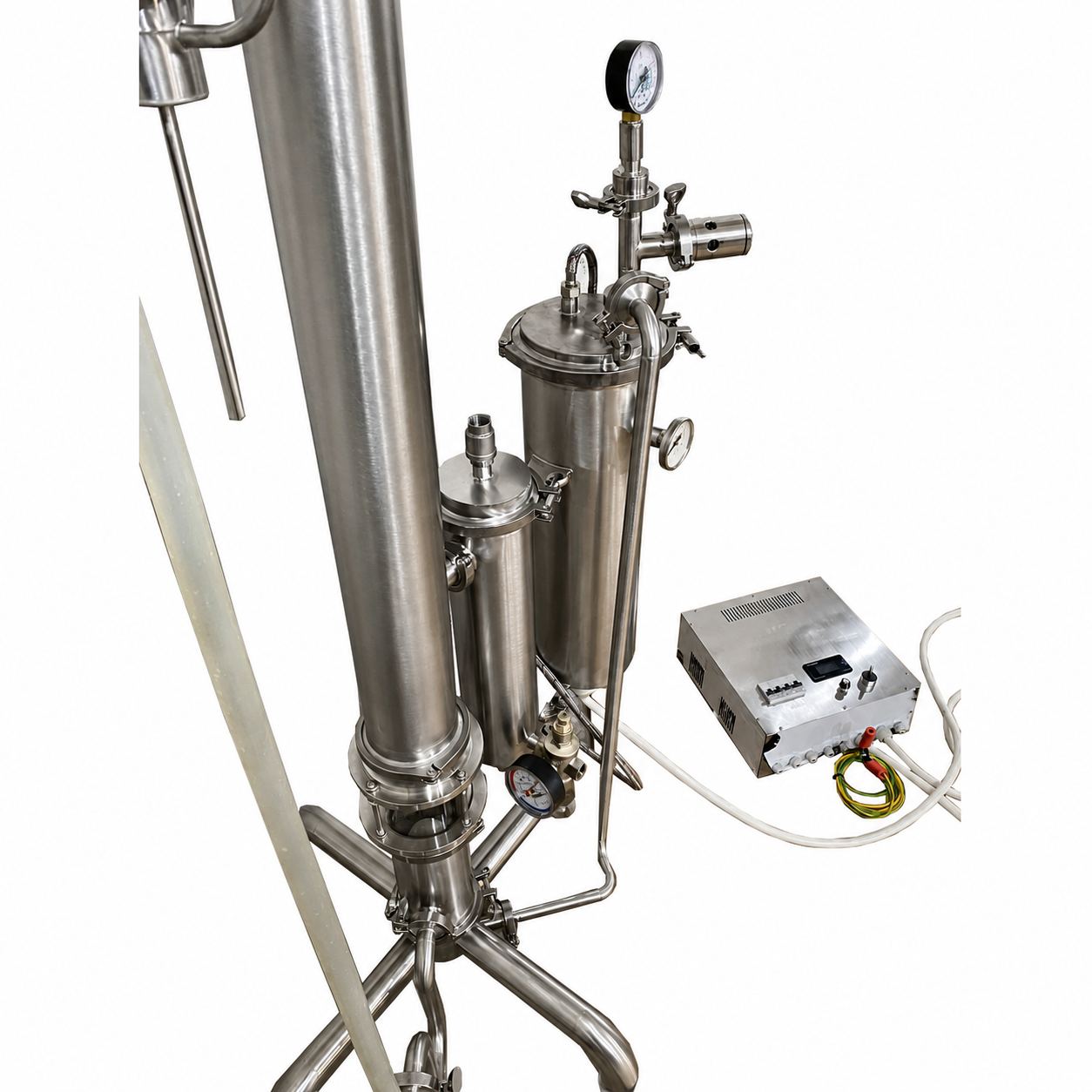

Автоматизация НБК 6,5 дюйма

Базовый вариант поставляется без автоматики, однако оборудование может быть изготовлено с расширенной системой управления. Состав автоматизации разрабатывается под технологическую схему и требования заказчика.

В зависимости от проекта система может обеспечивать:

• управление мощностью парогенератора;
• контроль температуры в выбранных точках установки;
• контроль уровня воды;
• управление доливом воды;
• включение и регулирование насоса подачи браги;
• управление электромагнитными клапанами;
• контроль исполнительных механизмов;
• аварийное отключение при выходе параметров за установленные пределы;
• ручной и автоматический режимы работы.

Точный перечень датчиков, алгоритмов, защит и исполнительных устройств согласовывается до изготовления. Отдельные решения представлены в категории

автоматики для производственного оборудования
.

Подбор парогенератора

Для работы НБК необходим стабильный источник пара. Мощность парогенератора подбирается по конструкции колонны, планируемой скорости подачи браги, температуре сырья и требуемому режиму работы.

При подборе учитываются:

• доступная электрическая мощность и напряжение сети;
• необходимая интенсивность образования пара;
• температура поступающей браги;
• наличие предварительного нагрева;
• система долива и контроля уровня воды;
• необходимый диапазон регулирования;
• требования к безопасности и аварийным защитам.

Указывать производительность установки без учёта парогенератора некорректно. Колонна, источник пара, система подачи браги и холодильник должны рассчитываться как единый технологический комплекс.

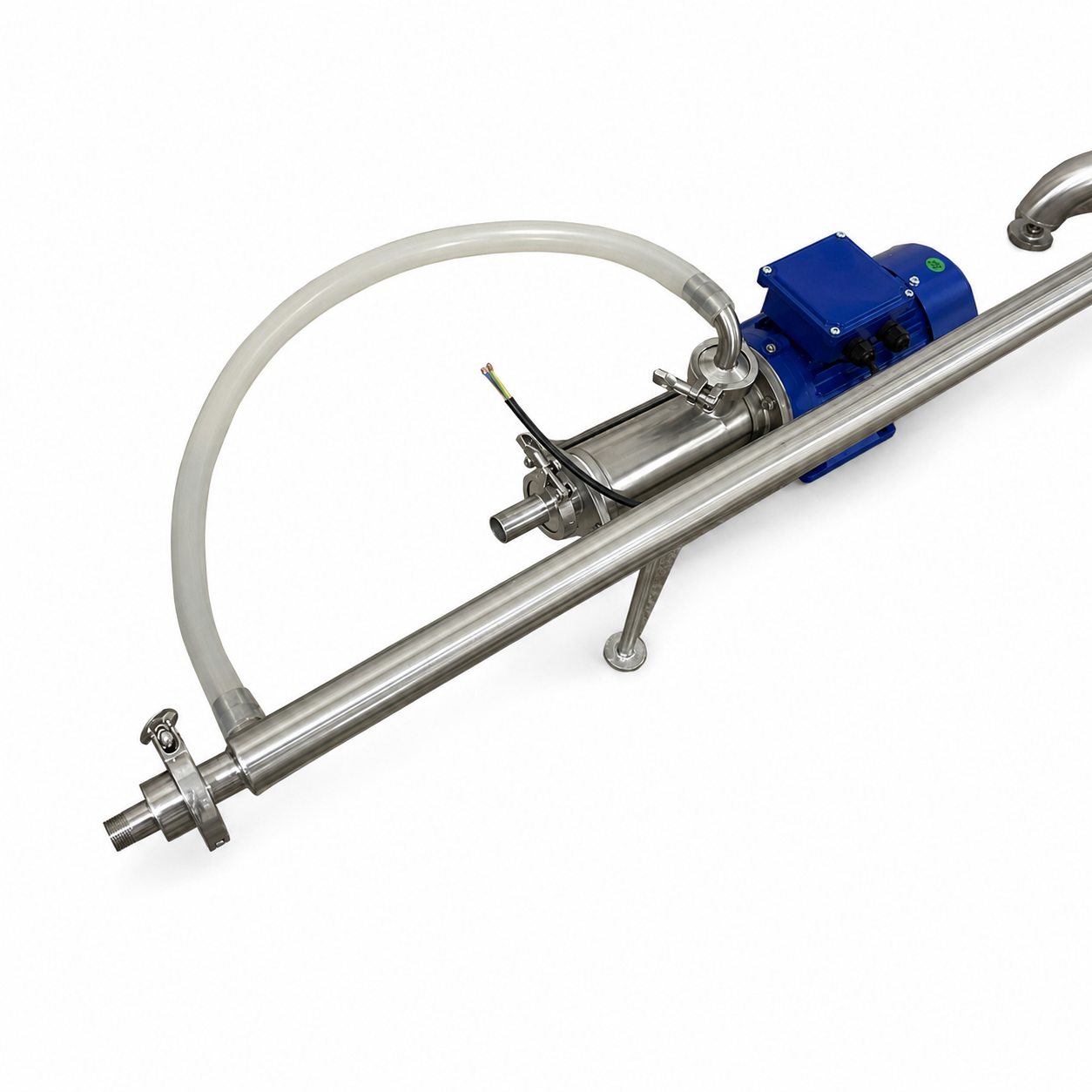

Подача браги и насосное оборудование

Для стабильного режима необходимо обеспечить равномерную подачу сырья. В зависимости от производительности, состава и вязкости браги может использоваться перистальтический или другой насос с возможностью регулирования расхода.

При выборе насоса учитываются:

• требуемая скорость подачи;
• вязкость и температура сырья;
• наличие взвешенных частиц;
• диаметр подающей линии;
• материал рабочих элементов;
• необходимость ручного или автоматического управления;
• условия мойки и санитарного обслуживания.

Возможность переработки густой, зерновой или нефильтрованной браги необходимо согласовать до изготовления. Для такого сырья могут потребоваться специальный насос, предварительная подготовка и изменение конструкции отдельных узлов.

Требования к установке и подключению

До изготовления оборудования необходимо определить условия его размещения и подключения. Для расчёта потребуются сведения о доступной мощности, источнике воды, системе канализации, высоте помещения и существующем производственном оборудовании.

При подготовке площадки учитываются:

• электропитание парогенератора и дополнительного оборудования;
• подвод технической или питьевой воды;
• отвод нагретой воды и барды;
• вентиляция помещения;
• высота потолков и площадь технологического участка;
• доступ для обслуживания и санитарной обработки;
• размещение ёмкостей для браги и спирта-сырца;
• условия подключения автоматики и датчиков.

Точные требования к площадке указываются после согласования комплектации и подготовки схемы размещения оборудования.

Преимущества НБК 6,5 дюйма

• непрерывная переработка браги без периодической загрузки куба;
• использование в составе производственных технологических линий;
• комплект основных узлов для построения рабочего участка;
• возможность интеграции с существующим оборудованием;
• подбор источника пара и насосного оборудования под задачу;
• возможность изготовления расширенной версии с автоматикой;
• разборная конструкция для обслуживания и санитарной обработки;
• индивидуальная комплектация по техническому заданию.

Заказ и поставка оборудования

Для расчёта НБК 6,5 дюйма необходимо предоставить данные о составе браги, планируемом объёме переработки, доступной мощности, системе охлаждения, помещении и требуемой комплектации.

После согласования технического задания определяется состав поставки, необходимость парогенератора, насоса, теплообменников и автоматизации. Итоговая стоимость и срок изготовления зависят от выбранной конфигурации.

NORD STEAM производит оборудование из пищевой нержавеющей стали и выполняет поставку по России и странам СНГ. Другие варианты установок можно посмотреть в категории

непрерывных бражных колонн
.

Вопросы о НБК 6,5 дюйма

Что входит в базовую комплектацию?

В базовый комплект входят колонна диаметром 6,5 дюйма, конденсационный узел, блок отбора продукта, элементы подключения охлаждения, соединительные материалы и документация. Окончательный состав фиксируется в спецификации.

Входит ли автоматика в комплект?

Нет, базовая версия поставляется без автоматики. Под заказ возможно изготовление расширенного варианта с датчиками, исполнительными механизмами и автоматическим управлением.

Можно ли заказать НБК с парогенератором?

Да, парогенератор может быть включён в расширенную комплектацию. Его мощность подбирается по планируемой производительности, температуре и скорости подачи браги.

Какой насос используется для подачи браги?

Тип насоса подбирается по расходу, вязкости, температуре и составу сырья. В зависимости от задачи может применяться перистальтический или другой насос с регулируемой производительностью.

Можно ли работать с густой брагой?

Возможность переработки густой или нефильтрованной браги зависит от конструкции линии подачи, насоса, теплообменника и узла отвода барды. Допустимые характеристики сырья необходимо согласовать до изготовления.

Какой продукт получают на выходе?

Основным продуктом является спирт-сырец, который может направляться на последующую дистилляцию или дальнейшую обработку.

От чего зависит производительность?

Она зависит от конструкции колонны, параметров парогенератора, скорости подачи браги, предварительного нагрева, состава сырья и эффективности системы охлаждения.

Какой требуется расход воды и пара?

Расход рассчитывается для конкретной комплектации и рабочего режима. Точные значения определяются после получения исходных данных и согласования технологической схемы.

Как выполняется мойка оборудования?

После работы очищаются колонна, массообменные элементы, линии подачи браги, конденсационный узел и система отвода барды. Порядок санитарной обработки зависит от конструкции и используемого сырья.

Выполняется ли доставка по России?

Да, оборудование поставляется по России и странам СНГ. Стоимость доставки зависит от комплектации, габаритов, массы и региона получения.
