НБК 3″ (непрерывная бражная колонна) — полный комплект оборудования


Цена: 245 000 ₽от 186 000 ₽
Доставка: до 30 дней
Количество:
- +


НБК 3 дюйма (3″) — непрерывная бражная колонна для перегонки браги

НБК 3 дюйма (3″) — непрерывная бражная колонна, предназначенная для переработки браги в непрерывном режиме с получением дистиллята высокой степени очистки. Оборудование применяется в производственных условиях и обеспечивает стабильный процесс за счёт подачи пара, предварительного подогрева сырья и автоматического контроля параметров.Непрерывная бражная колонна НБК 3″ поставляется в виде готового комплекта оборудования: парогенератор, колонна, узлы подачи и отвода, система конденсации и блок автоматики.

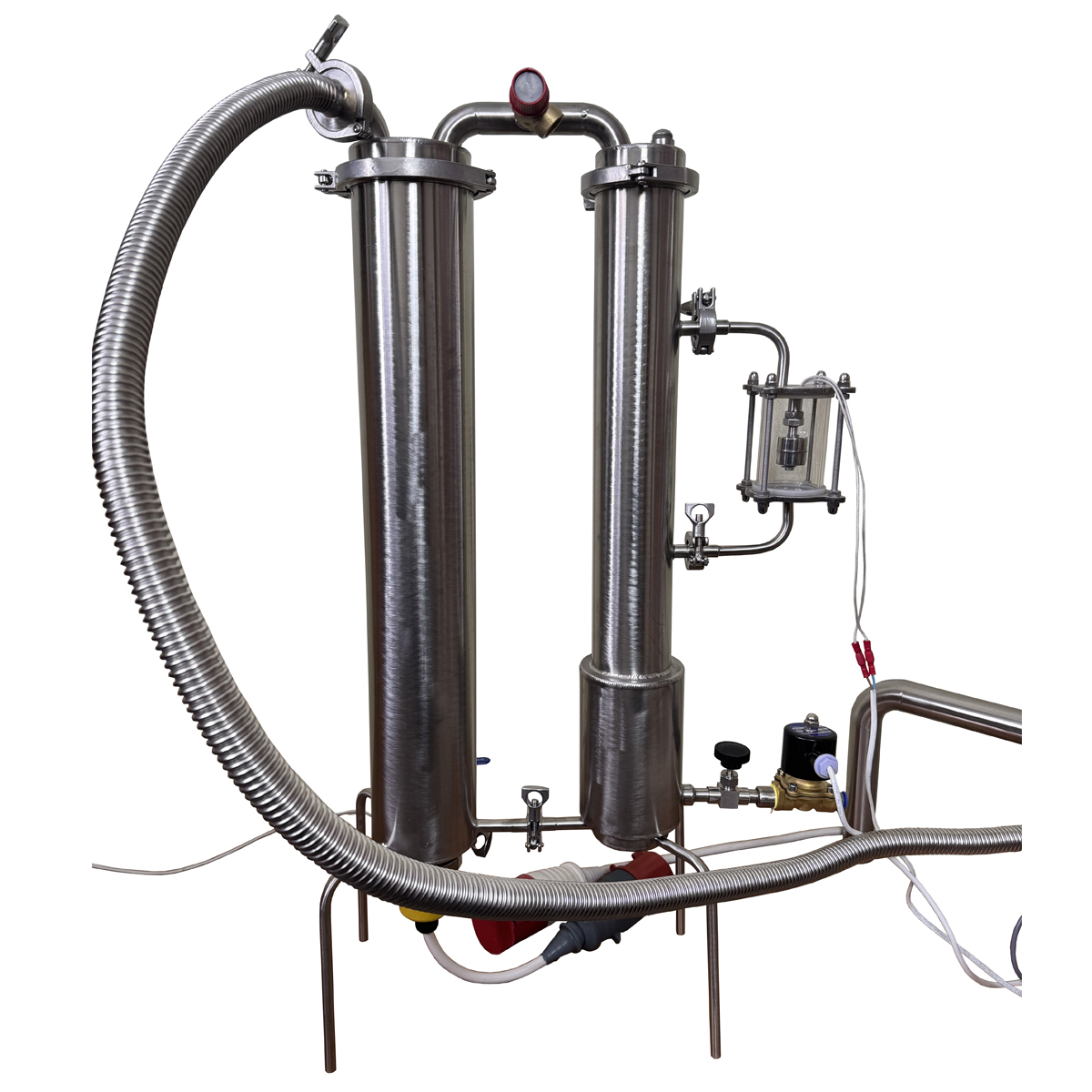

ПАРОГЕНЕРАТОР

Парогенератор выполнен в виде двух вертикальных сосудов, объединённых по принципу сообщающихся ёмкостей. Нагревательный сосуд оснащается электрическим ТЭНом мощностью 12 кВт с плавной регулировкой через блок автоматики. Это позволяет стабилизировать режим генерации пара и исключить резкие колебания процесса. Второй сосуд выполняет функцию водяного резервуара и оснащён кожухом, что снижает температурный удар при подаче холодной воды и стабилизирует работу системы.

  • автоматический контроль уровня через диоптр с гирконовым датчиком
  • подача воды через электромагнитный клапан
  • тонкая настройка расхода игольчатым краном
  • предохранительный клапан аварийной защиты

КОЛОННА НБК 3″

Колонна выполнена из нержавеющей стали и установлена на жёсткой стойке с регулируемыми опорами. Подача пара осуществляется в нижнюю часть колонны через распределительный узел, обеспечивающий равномерный подъём парового потока.

  • провальные массообменные тарелки (нержавеющая сталь / опционально медь)

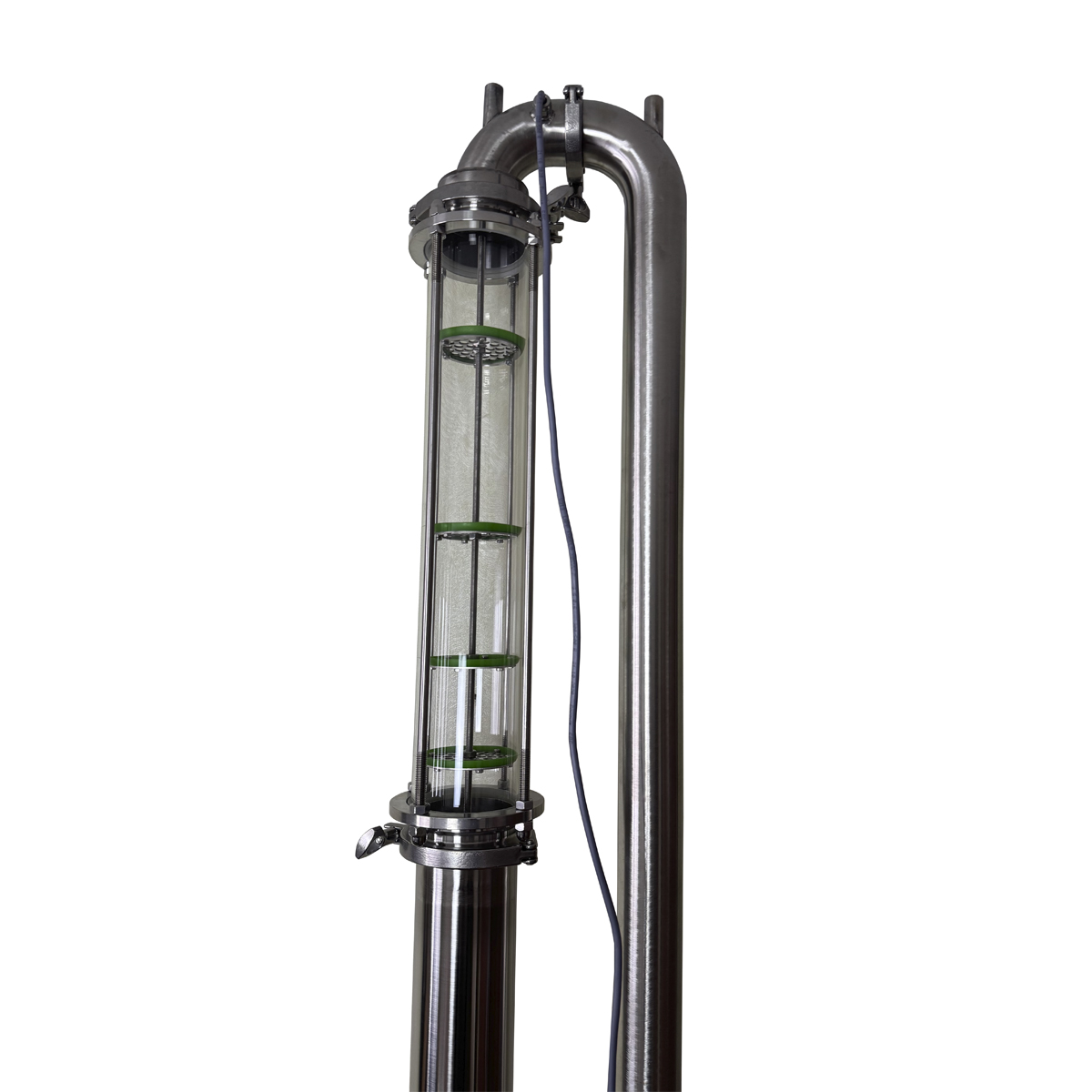

  • диоптр для визуального контроля процесса
  • распределительный элемент «грибок» для правильной гидравлики
  • стеклянная царга для контроля флегмы

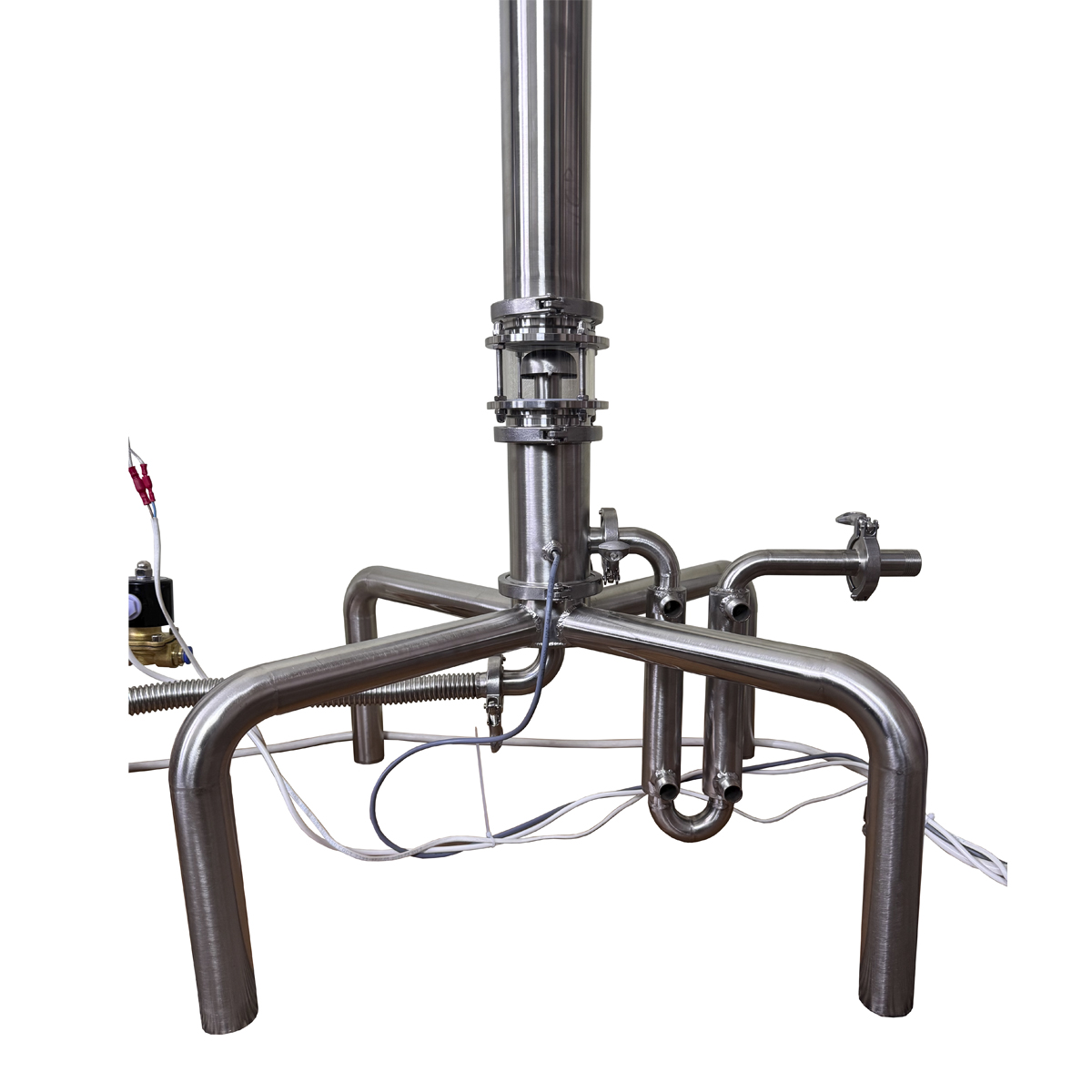

С правой стороны установлен бардоотводчик с охлаждаемым участком, позволяющим снизить температуру барды перед сливом.

УЗЕЛ ПОДАЧИ И ПРЕДПОДОГРЕВА БРАГИ

Подача браги осуществляется через теплообменник типа «труба в трубе», обеспечивающий предварительный нагрев сырья. Предподогрев позволяет повысить эффективность работы НБК 3 дюйма и снизить нагрузку на парогенератор.

  • стабильная подача браги
  • снижение энергозатрат
  • повышение эффективности разделения

Силиконовая перемычка между штуцерами выполняет функцию уравнительной линии, исключает воздушные карманы и стабилизирует поток.

УЗЕЛ КОНДЕНСАЦИИ

Спиртовые пары после колонны поступают в кожухотрубный холодильник, где происходит конденсация. Далее продукт проходит через спиртовой фонарь для визуального контроля качества дистиллята.

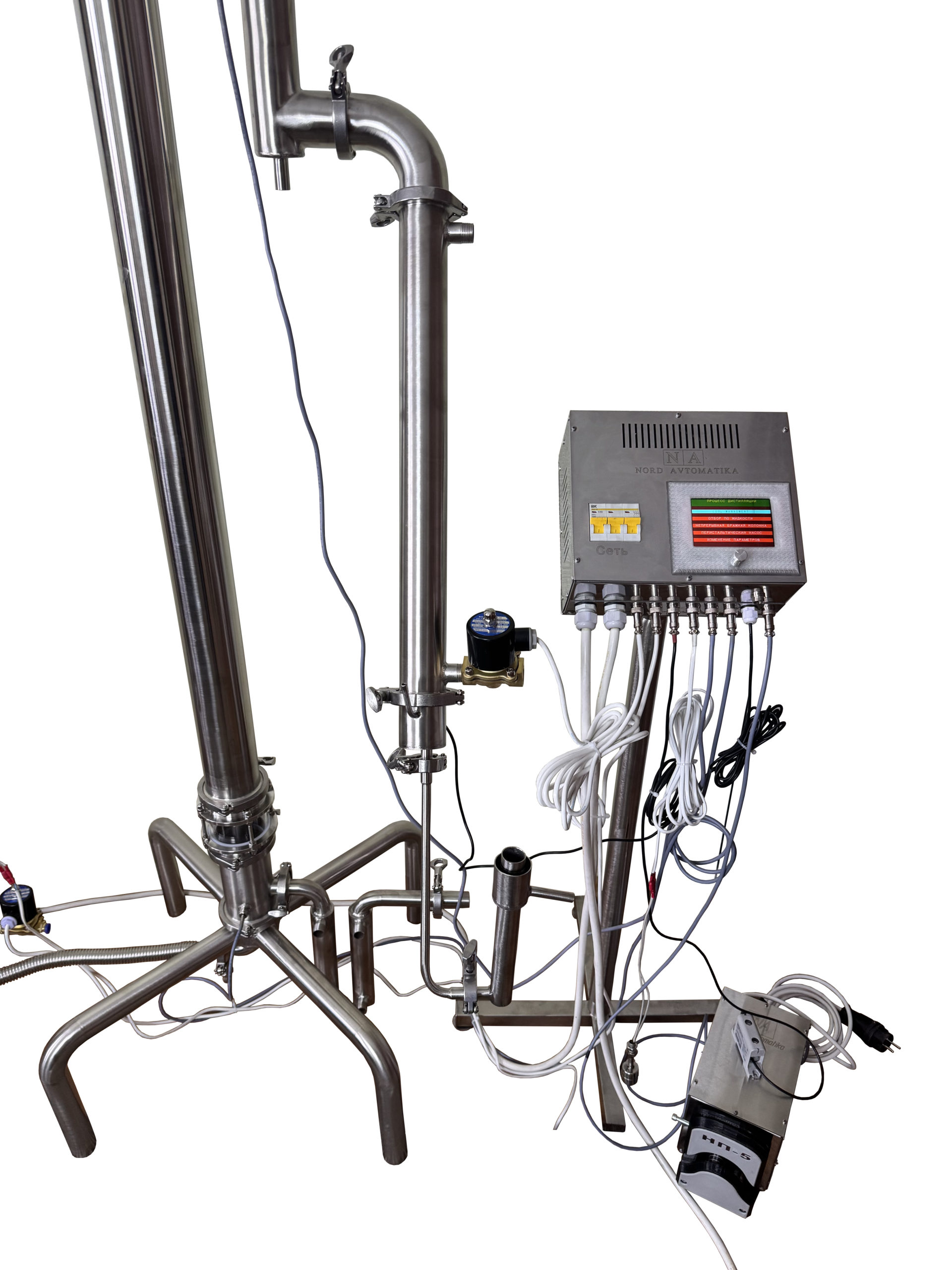

АВТОМАТИКА

Блок автоматики обеспечивает управление основными процессами работы установки:

  • регулирование мощности нагрева
  • контроль температуры
  • управление подачей воды
  • работа исполнительных механизмов

Автоматизация позволяет поддерживать стабильный режим работы и минимизировать участие оператора.

ПРЕИМУЩЕСТВА НБК 3 ДЮЙМА

  • непрерывная переработка браги
  • стабильная генерация пара
  • предварительный подогрев сырья
  • эффективная массообменная колонна
  • визуальный контроль процесса
  • автоматизация работы
  • обслуживаемая модульная конструкция

Альтернативный способ перегонки браги

Помимо использования непрерывной бражной колонны НБК 3 дюйма, для переработки браги может применяться классический кубовый способ перегонки. В данном случае используется пароводяной котёл (ПВК), позволяющий работать в периодическом режиме с гибкой настройкой технологического процесса. Кубовый способ подходит для производств, где важна универсальность оборудования и возможность работы с различными типами сырья.

Дополнительная перегонка спирта-сырца

После получения спирта-сырца на НБК 3″ рекомендуется дополнительная перегонка для повышения качества продукта и формирования ароматического профиля. Для этих задач используется медный перегонный куб, обеспечивающий более глубокую очистку и улучшение органолептики дистиллята. Использование медных элементов позволяет эффективно связывать сернистые соединения и получать более чистые и ароматные спирты.
