Медный дистиллятор 120 литров — назначение и возможности

Медный дистиллятор 120 литров NORD STEAM предназначен для получения гидролатов, ароматических вод и эфирных масел методом паровой или водно-паровой дистилляции. По назначению аппарат может использоваться как профессиональный медный гидролатор, дистиллятор для эфирных масел или аламбик для переработки растительного сырья.

Оборудование подходит для фермерских хозяйств, косметических мастерских, производственных предприятий и специалистов, перерабатывающих цветы, листья, хвою, кору, корни, семена, пряности, цедру и другое эфиромасличное сырьё.

Основные элементы аппарата изготовлены из меди. Материал обладает высокой теплопроводностью, благодаря чему стенки оборудования быстро воспринимают тепло и равномерно передают его рабочей среде. Толщина стенки медного куба составляет 2 мм.

Два варианта загрузки растительного сырья

Работа с фальш-дном в перегонном кубе

В нижнюю часть куба заливается вода или другая предусмотренная технологией жидкость. Растительное сырьё размещается выше уровня жидкости на съёмном фальш-дне. При нагреве образуется пар, который проходит через слой сырья, захватывает летучие ароматические компоненты и направляется через медный шлем и паропровод в холодильник.

Такой режим подходит для водно-паровой дистилляции сырья, которое нежелательно укладывать непосредственно на нагреваемое дно. Фальш-дно уменьшает риск локального перегрева растительного материала и обеспечивает прохождение пара через загрузку.

Загрузка сырья в вертикальную колонну

Во втором варианте вода заливается в перегонный куб, а сырьё размещается в вертикальной медной колонне над кубом. Внутри колонны могут устанавливаться съёмные корзины или бункеры, упрощающие загрузку, выгрузку и разделение растительного материала.

Образующийся в кубе пар поднимается через колонну, равномерно проходит через сырьё и переносит ароматические компоненты в паропровод. Такая конструкция позволяет отделить растительный материал от воды и использовать увеличенный объём паровой камеры.

Количество корзин, высота и диаметр колонны, способ их фиксации и полезная загрузка согласовываются при изготовлении оборудования.

Технические характеристики

• Номинальный объём куба: 120 литров.
• Материал куба: медь.
• Толщина стенки куба: 2 мм.

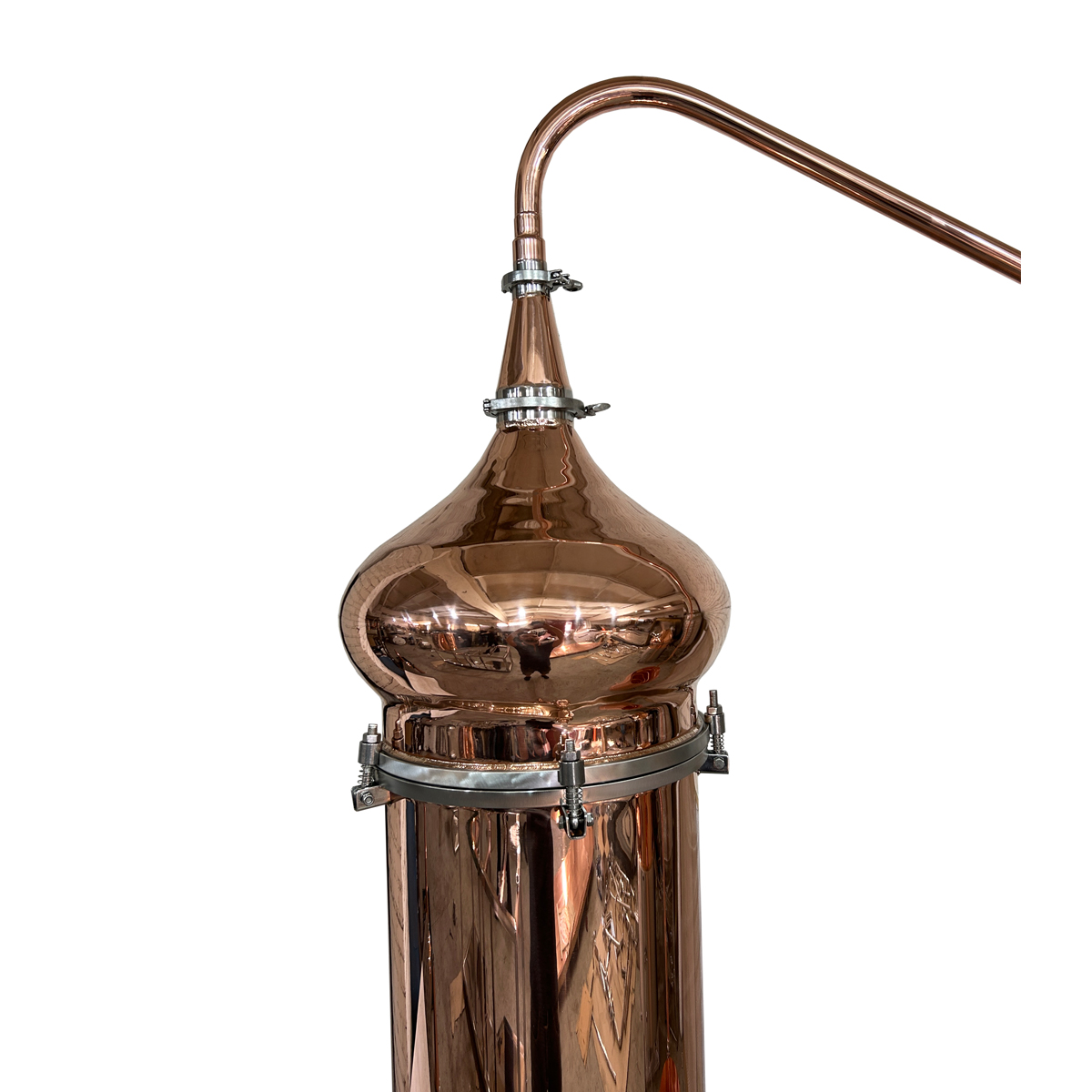

• Форма шлема: луковичная.
• Колонна: вертикальная, с возможностью установки съёмных корзин или бункеров под сырьё.
• Паропровод: медный, соединяет шлем с холодильником.

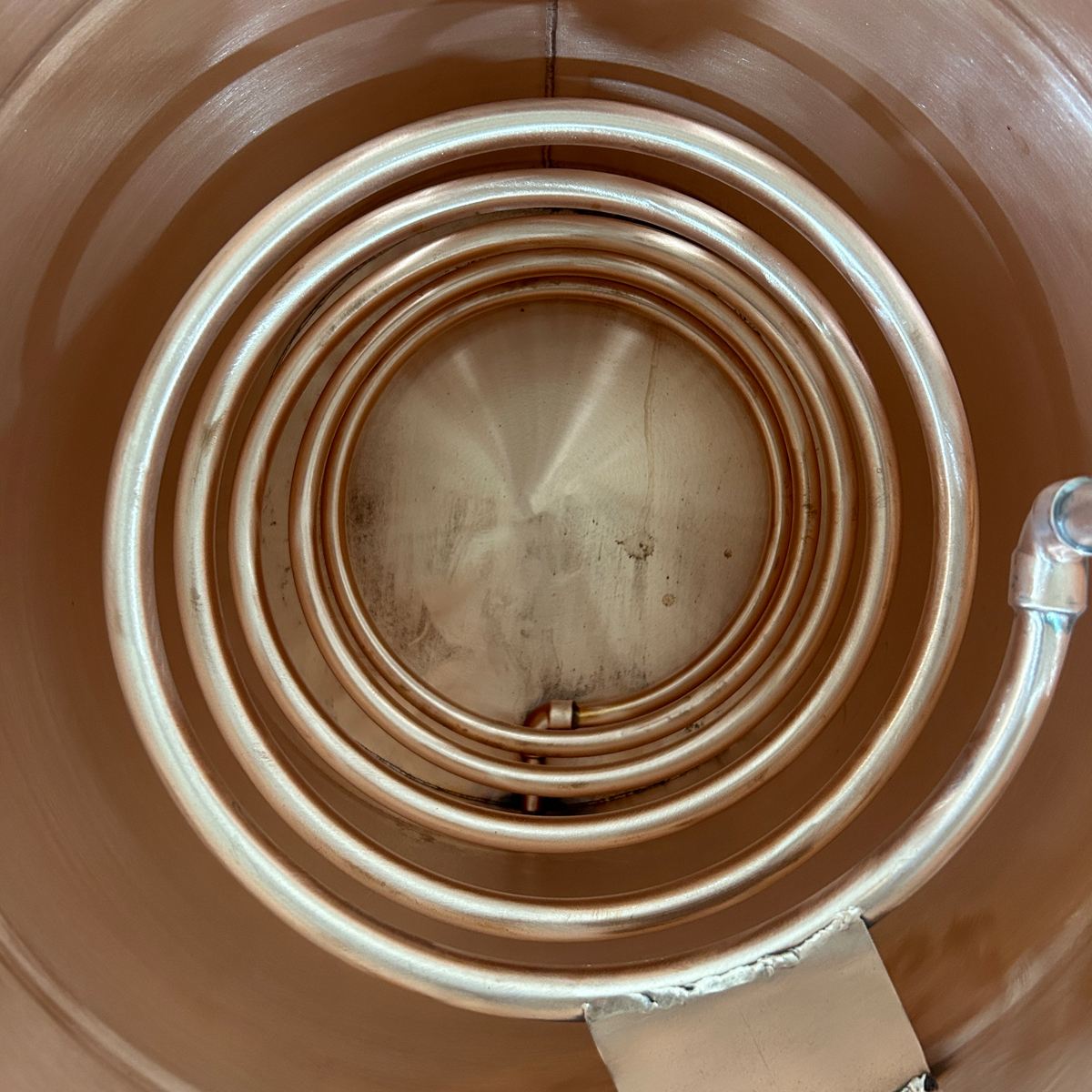

• Конденсатор: медный спиральный змеевик.

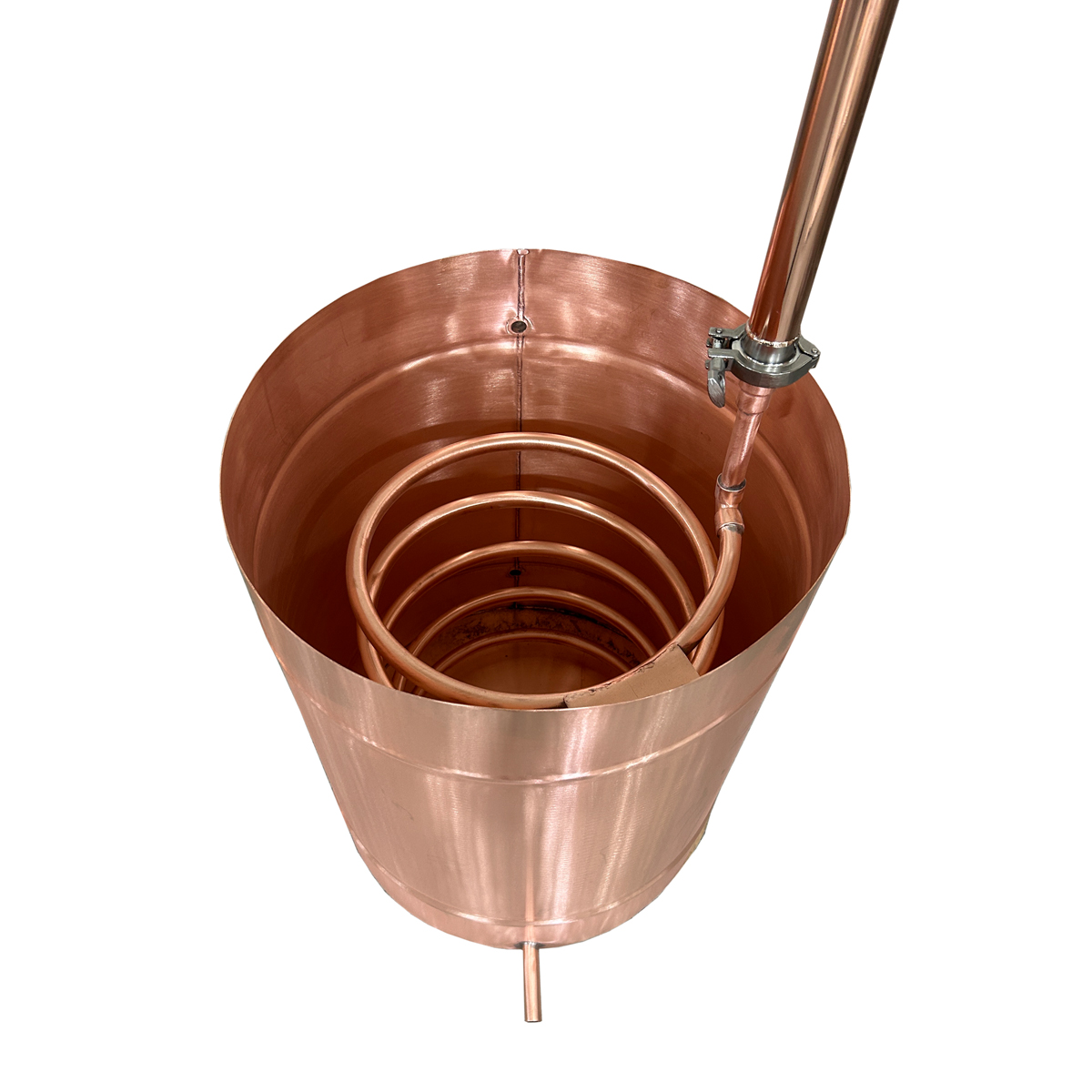

• Холодильник: водяной резервуар со змеевиком.

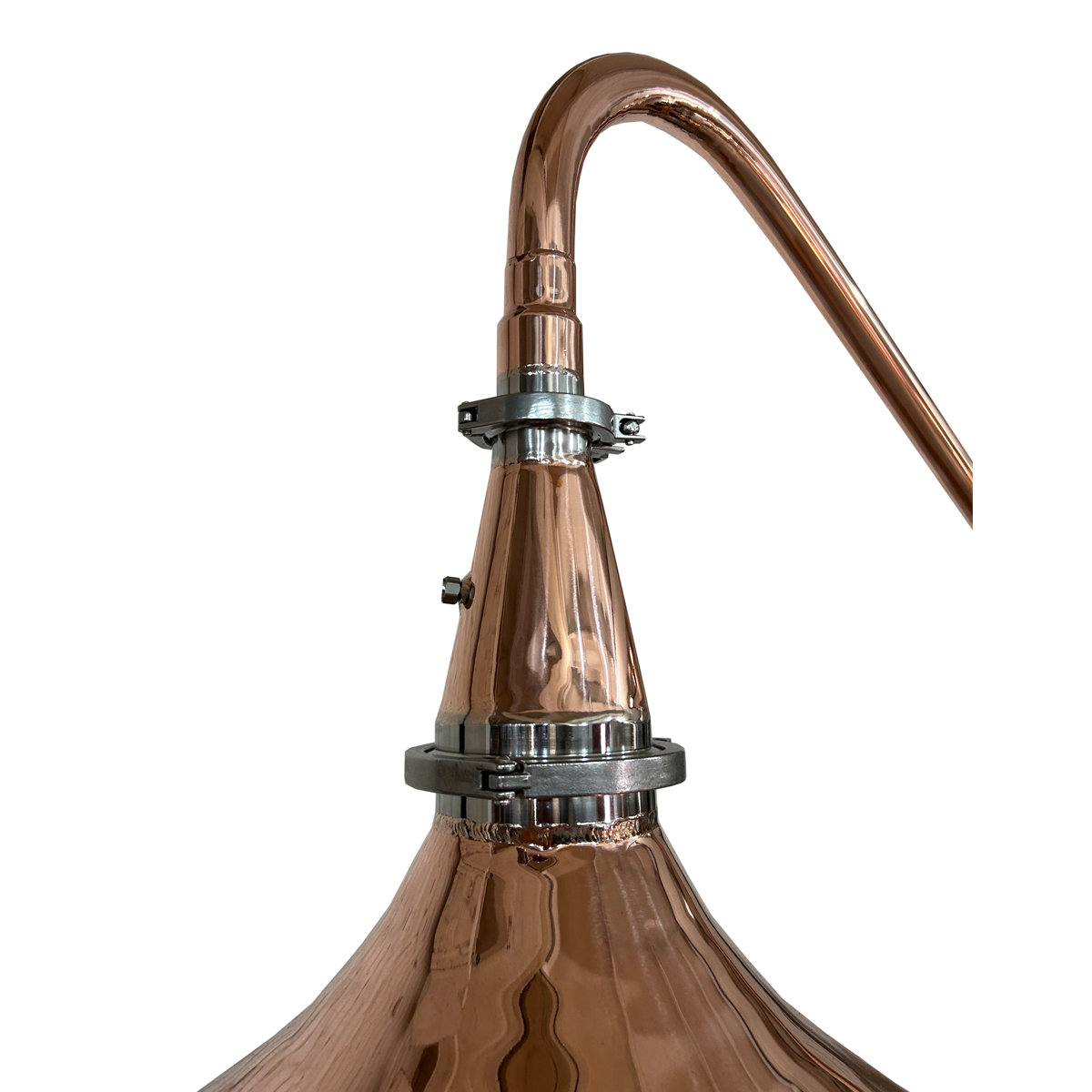

• Соединения: быстросъёмные и кламповые.

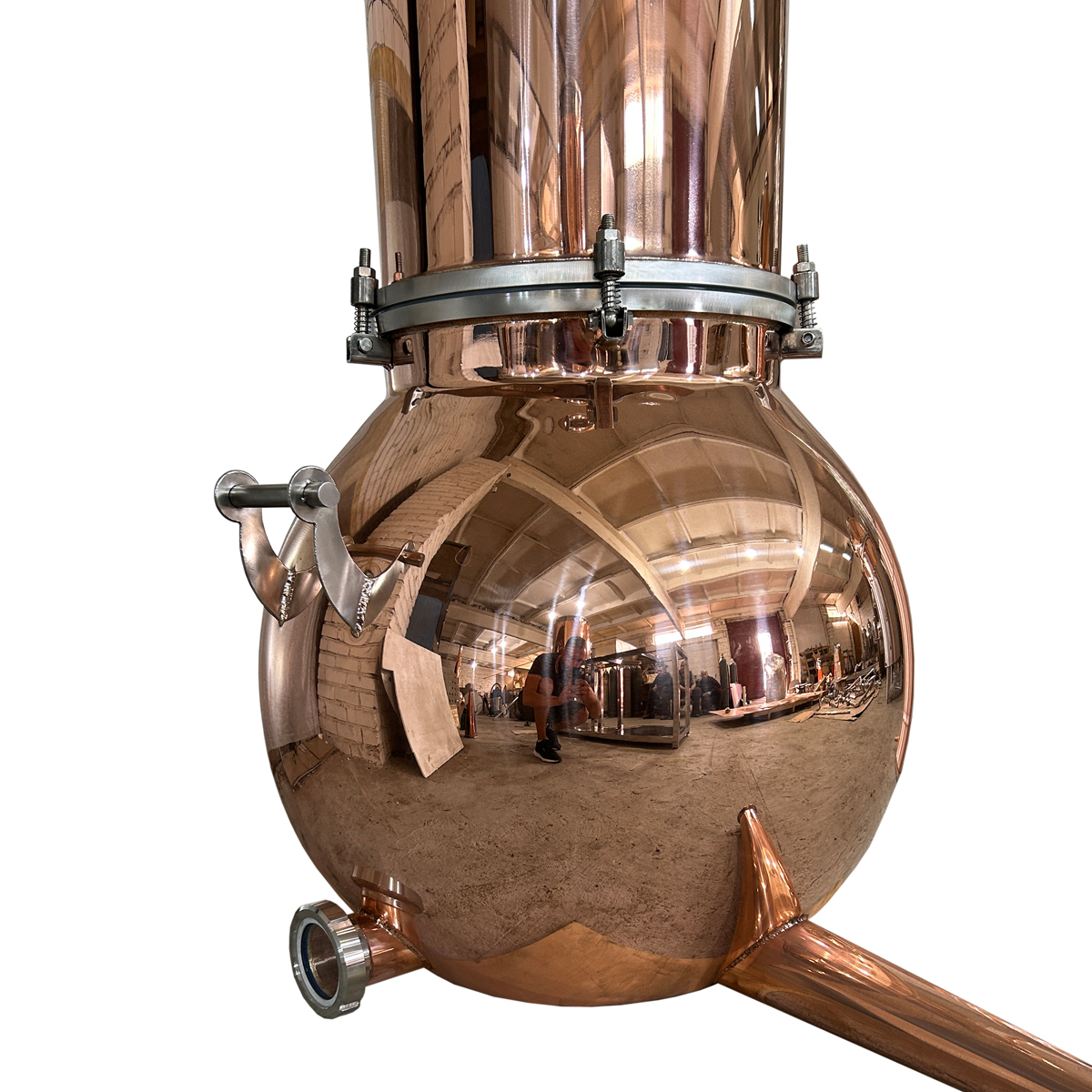

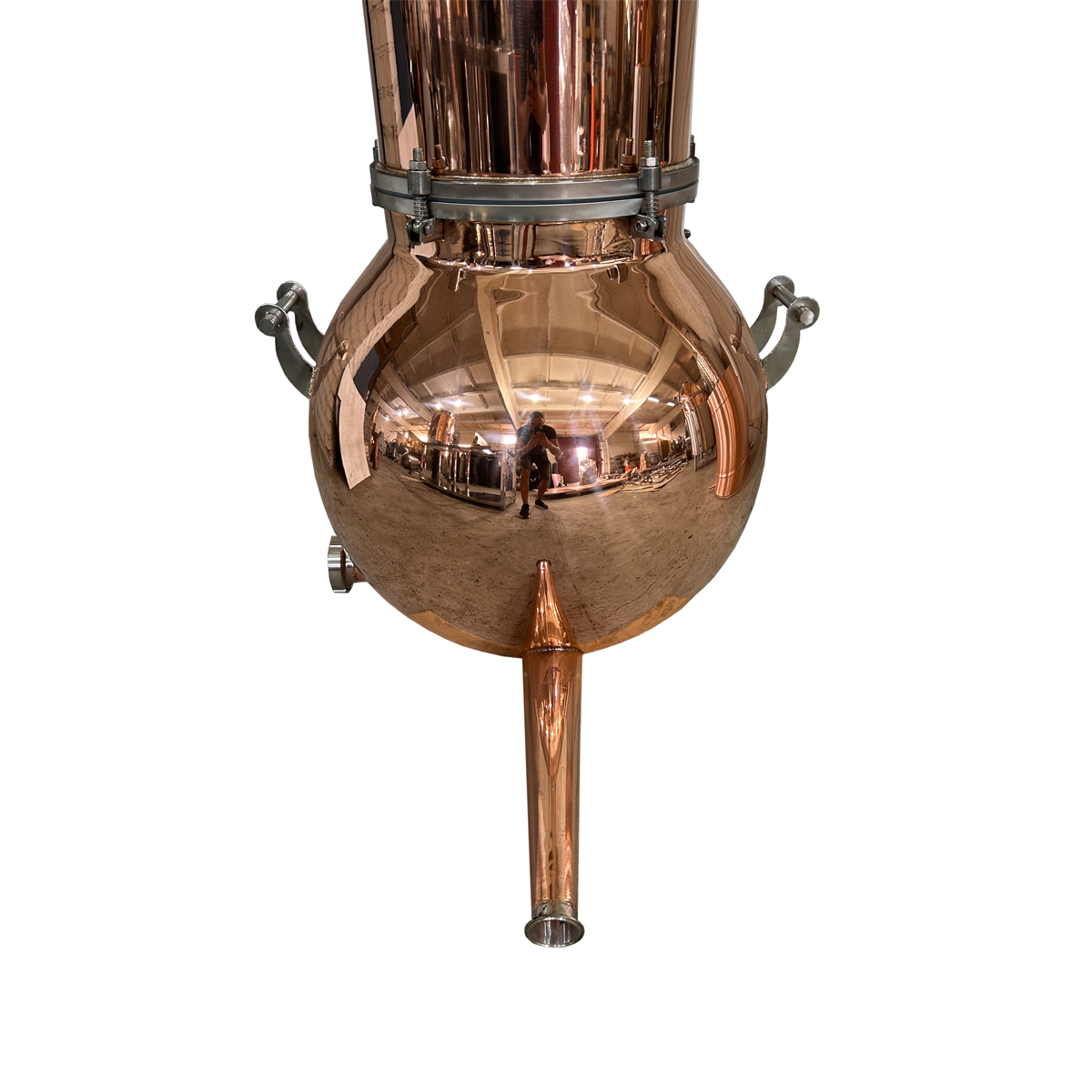

• Слив: отдельная сливная магистраль на кубе.
• Назначение: производство гидролатов, ароматических вод и эфирных масел.

Важно: номинальный объём куба не равен массе полезной загрузки. Количество сырья зависит от его влажности, фракции, плотности, способа укладки и выбранной технологической схемы.

Комплектация медного дистиллятора

1. Медный перегонный куб 120 л — рабочая ёмкость для воды или предусмотренной технологией жидкости.
2. Фальш-дно — размещение растительного сырья выше уровня жидкости при водно-паровой дистилляции.
3. Вертикальная медная колонна — отдельная загрузка сырья и прохождение пара через растительный материал.
4. Съёмные корзины или бункеры — удобная загрузка, распределение и выгрузка сырья.
5. Медный шлем луковичной формы — сбор и направление образующегося пара.
6. Медный паропровод — подача ароматического пара от шлема к холодильнику.
7. Спиральный конденсатор — охлаждение и конденсация паровой смеси.
8. Водяной холодильник — резервуар, внутри которого установлен змеевик.
9. Сливная магистраль — удаление жидкости и подготовка куба к следующему циклу.

Точная комплектация фиксируется в техническом задании. Фальш-дно, количество корзин, размеры колонны, способ нагрева и дополнительные узлы необходимо подтвердить перед изготовлением.

Получение гидролата и эфирного масла

Ароматический пар поступает из аппарата в медный змеевик, расположенный внутри водяного холодильника. После охлаждения пар конденсируется и выходит в виде гидролата либо водно-масляной смеси.

Если требуется одновременно получать гидролат и отделять эфирное масло, оборудование можно дополнить флорентиной или другим маслоотделителем. Стандартный холодильник выполняет конденсацию, но сам по себе не разделяет водную и масляную фазы.

Фактический выход эфирного масла зависит от культуры, сорта, влажности, времени сбора, подготовки и плотности загрузки сырья, а также продолжительности и режима дистилляции. Поэтому универсальная производительность по эфирному маслу без испытаний конкретного сырья не указывается.

Какое растительное сырьё можно перерабатывать

Аппарат может применяться для работы с цветами, листьями, хвоей, корой, корнями, корневищами, семенами, пряностями, цедрой и другим эфиромасличным сырьём.

Для каждого вида материала необходимо определить степень измельчения, влажность, плотность укладки, полезную загрузку и продолжительность процесса. До запуска серии рекомендуется провести пробную дистилляцию.

Как выбрать способ загрузки сырья

Фальш-дно используют, когда сырьё необходимо расположить внутри куба выше уровня воды. Вертикальную колонну выбирают, когда требуется отделить загрузку от куба, увеличить высоту слоя сырья или использовать несколько съёмных корзин.

Окончательная схема зависит от плотности, влажности, фракции сырья и планируемого количества материала в одном цикле.

Можно ли использовать аппарат как профессиональный гидролатор

Да. Конструкция обеспечивает образование пара, его прохождение через растительное сырьё и последующую конденсацию в водяном холодильнике. Для получения только гидролата отдельный маслоотделитель может не требоваться.

Можно ли получать эфирное масло и гидролат одновременно

Да, если используемое сырьё содержит эфирное масло, а линия дополнена подходящим маслоотделителем. После конденсации образуется водно-масляная смесь, которая разделяется на эфирное масло и гидролат.

Как организуется нагрев перегонного куба

Способ нагрева определяется при заказе. Конструкцию можно адаптировать под доступный источник тепла и условия эксплуатации. Мощность нагрева подбирается с учётом объёма воды, режима дистилляции и требуемой скорости образования пара.

Можно ли заказать другой объём или изменить конструкцию

Да. На базе данной схемы NORD STEAM может изготовить медный дистиллятор другого объёма, изменить размеры куба и колонны, количество корзин, расположение соединений и состав конденсационного узла.

Дополнительно могут быть предусмотрены маслоотделитель, датчики температуры, элементы контроля процесса, индивидуальный способ нагрева и другие опции по техническому заданию.

Чем медный аламбик отличается от дистиллятора для эфирных масел

Аламбик — это конструктивный тип медного дистилляционного аппарата. Для переработки растительного сырья его дополняют колонной или корзиной, холодильником и, при необходимости, маслоотделителем. Поэтому данный аппарат сочетает конструкцию медного аламбика и назначение профессионального дистиллятора для эфирных масел и гидролатов.

Индивидуальное изготовление и поставка

NORD STEAM изготавливает медные гидролаторы и дистилляторы для эфирных масел под задачи заказчика. Перед производством согласовываются вид сырья, масса одной загрузки, способ размещения материала, объём куба, конструкция колонны, источник нагрева и необходимый конечный продукт.

Оборудование производится в Беларуси. Организуем поставку по России и странам СНГ. Гарантия производителя — 12 месяцев.
